１５年１２月某日　人体の不思議展を見に行った　１６／２／１まで開催

実物の標本は迫力があります。献体した人に感謝！！

先日、東京有楽町駅前の「東京国際フォーラム」で開催されている 「人体の不思議展」を見た。

何年か前に横浜桜木町駅近くで開催されていた展示会が、 日本全国を回りまた東京へ帰ってきたのでしょう。
その時には度肝を抜かれた感じがしたが、今回はそれほどではなかった。 これは２回目の見学と言うこと意外に、展示物の変化があり過日のような 強烈な展示物がなくなったせいだろう。
人体を薄くスライスした物は数点に減り、全身の筋肉、神経網、血管網、 骨格など刺激を与えない物が多かった。
スライスした標本で、小部品（内臓、脳）が欠落しているのがあった。 移動中に行方不明になったのでしょう。
フォアグラ状態になった肝臓はもう一度見たかったがなかった。

１５年１２月某日　ディスプレイの修理を考察

寿命なのか表示が時々乱れるディスプレイの修理をした。

平成９年の１月に購入した１５インチのディスプレイが、 寿命なのか先日から時々表示がおかしくなる。 確か本機は１年目に修理した記憶がある。 そのときはある色が出なくなったので修理に出した。 償却を過ぎているので廃棄しても良いのだが、・・・駄目元で点検した。

今度は、症状が出だすと、明るくなったり、少し色が変化したり、忙しく変る。 時間が経過するとそれらは少しずつ収まる。 時間経過で症状が収まるということは、多分半田不良だろうと診断し、 分解をしてみた。おかしな事に、分解した状態では、なかなか症状が出ない。

で、多分、１番後ろのボードだろうと当たりをつけて、 ボードのパターン面に半田してあるシールドを取り去り点検した。 その結果、部品を半田した個所に多数の半田ひけを発見した。
つまり、温度変化や、時間経過で、部品の足の半田した個所の周辺に割れを 生じ、熱で膨張すると回路がつながる、 冷えているときには足の半田は島状態で浮いている個所を発見した。
始めは、不良個所らしきところを半田したが、余りに数が多いので、 結局ボード全てを半田し直した。
シールド板を元に戻し、裏ケースをねじ止めし、通電。 めでたし、めでたし、修理完了。

蛇足
ここの所、ＰＣの起動時にＨＤＤを認識しないことが多かった。 再三の起動で認識するのでＨＤＤも寿命かと心配したが、 ＣＲＴが直ったらその症状もなくなった。ノイズだったのかな。

１５年１１月某日　インターネットのＷｅｂページを作るという講習会

講習会でよく使われる IBM Homepage Builder についての考察。

インターネットのＷｅｂページを作ろうと言う、有料、 無料の講習会の広告を見ると、
IBM Homepage Builder を使っているところが多い。
講習会場のパソコンにインストールされているものを使っているのでしょう。

ここで問題があります。 講習会場のパソコンと同じ環境は自分のパソコンにはない。 自分のパソコンにも、IBM Homepage Builder を購入してインストールすべきでしょうか？悩むところです。

出費と同時に、新しいアプリケーションを覚える必要があります。 これに関連する書籍は、本屋に山積みされています。 つい衝動買いをしてしまい、またまた、頭のなかが混乱します。
で、うまく出来なくて、全てがゴミとなります。めでたし、めでたし。

巷には、無料のアプリケーションがあります。 テキストエディターと画像加工の２点を手に入れれば、 Ｗｅｂページを作るのは、それほど難しくはありません。
あとは、ＨＴＭＬ文を書くときに必要になる、タグの解説書があれば簡単です。
アプリケーションを購入する必要無しと言う講習会は お目にかからないのが不思議です。

講習会で教える講師が、テキストエディターで作れないので、 簡単に作れる方法と称して、誤魔化しているのが本当かもしれませんね。
これを読んで、苦虫を噛み潰しているあなた、あなたのことですよ！！

１５年０９月某日　月と火星を撮った。火星の地球への大接近を記念する！

ディジタルカメラを手持ちで使う！　右下が火星です。

光学３倍ｘディジタル２．５倍＝７．５倍で撮影。２８５ｍｍ相当。
これをトリミングしたので、本画像の１部分だが、わかるものですね。 以下、そのときのデータです。

機種	ＰＥＮＴＡＸ　Ｏｐｔｉｏ　２３０
日時	０３/０９/０９　２１：０３
露出時間	１／１５秒
Ｆ値	５．００
測光方式	スポット測光
露出モード	自動
ホワイトバランス	自動
被写体距離	不明

機種	ＰＥＮＴＡＸ　Ｏｐｔｉｏ　２３０
日時	０３/０９/０９　２２：０１
露出時間	１／２０秒
Ｆ値	５．００
測光方式	スポット測光
露出補正量(EV)	－０．３
露出モード	自動
ホワイトバランス	マニュアル
被写体距離	不明

蛇足
たった２枚を使うのに、全部で５０枚撮影、 ディジタルカメラは無駄を気にしないで撮影に専念出来るところが良いですね。

１５年０８月某日　続・充電式ニッケル水素電池について

ニッケル水素電池の２１００ｍＡがメーカーによって違うのか？

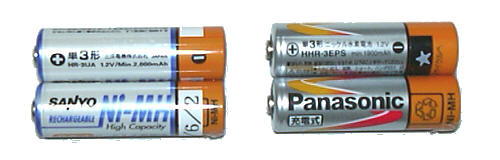

左はＳＡＮＹＯの２１００ｍＡｈの物。 右は最近入手したＰａｎａｓｏｎｉｃの２１００ｍＡｈのものです。
共に最低２０００ｍＡｈの充電式ニッケル水素電池です。

おかしな事が起きているので比較です。 電池をペンタックス２３０に入れると、電池半分の表示が違うのです。 使う方の見方からすれば、まだ、半分という事ですが。
ＳＡＮＹＯの方が半分表示になるまでの時間が早いのです。そして、 危険という赤表示になるのも早いのです。つまりここまでの撮影枚数が少ない。
少し使った電池を測ります。１０Ωの抵抗で電流を流し、 両端の電圧を測ります。共に１．２４０Ｖの表示ですが、 ＳＡＮＹＯは赤表示、もしくは電池無しで起動しませんが、 Ｐａｎａは半分表示でまだ使えます。
電池の電解液がメーカーで微妙に違い内部抵抗が違うのか。 それとも、ＳＡＮＹＯが専用の充電器ではないので、 満充電にならないのか原因は不明です。 Ｐａｎａの指定の充電器で両方とも充電しています。 充電時間は、６０から７０分で同じです。

１５年０８月某日　展示会での出来事

展示会を見学しておきる不思議な出来事！

先日、電子機器、電子部品の展示会を見学に行った。
多くのブースで係員は親切に説明してくれて、 当社の商品を使ってくれと熱心だった。 小生の細かな質問にもいやな顔をせずに、詳しく解説をしてくれた。 久しぶりに気持ちよく見物が出来、幾らかの知識も増え、楽しかった。
そして、所詮、我々の知識では、彼らの専門的知識には到底追いつかないのを 知らされた思いだった。

ところが、ここが本題だが、電子機器以外の展示会に行くと、 「説明を致します」と言ってよってくる係員と話をしていると、 必ず最後に、「この業界の方ですか？」と聞かれる。 そして係員はいなくなります。同業者のスパイと疑われるのです。
展示会は、先方の話を聞くだけでなく、質問も有るのが普通でしょうが。 素人の質問に答えられなくなると、 自分より詳しいのは怪しいと考えるのでしょう。
厨房器具、建材、塗料、外壁、床材、風呂、車椅子、樹脂、などなど

何十年も馬齢を重ねれば、雑学も増えますわな。 駆け出しの説明員より知っていても不思議ではないけど、同業者ですか、 とか、業界の方ですか、などと言われるのは不愉快だ。
そんなこんなで、最初に「説明してくれなくていい」と断る事もあるのだが、 これも不信感を抱かせるらしく、怪訝な顔で監視をされます。 秋葉原では、盗難を警戒するだけで、いくら見ていても係員は何も言いません。
もう少し楽しく、展示会を楽しみたいのだがこんな事が多くて、 足が遠のきます。

１５年０７月某日　中古パソコンの手直しについて

中古のパソコンを購入して、動くまでの思考錯誤。ＢＩＯＳの書換え。

１５年０７月某日　充電式ニッケル水素電池について

ニッケル水素電池の２１００ｍＡを購入した。近々２３００ｍＡも発売される。

ディジタルカメラ用の単三型ニッケル水素電池の進歩が激しい。

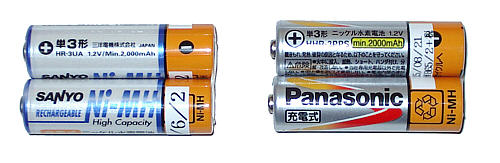

先日、左の２１００ｍＡの物を購入した。 データを取っていないのでどのくらい撮影できるかは不明だが、 右の２０００ｍＡのものより動作時間が幾らか長いのが実感できた。
また近々、２３００ｍＡで、Ｍｉｎ２１５０ｍＡというのが発売される 予定です。まだまだ進歩するのか、いつまで改良されるのか不明だが、 充電器も購入しないと１００％充電出来ないので、出費が大変だ。

ここで、電池メーカーに提案です。
単三電池の２本分と同じ形状で、リチウム電池ＣＲ－Ｖ３と言うのがある。 これは単三電池が２本くっついていて、上端に＋と－の端子がある。 少し形状が違うが、蒲鉾がお腹で合わさっている格好である。 普通の単三と比較すると、蒲鉾の台の部分だけ形状が大きい。
普通の単三型電池をこの蒲鉾型に変更し、 この少し大きい部分にも電解液を入れると、変形型（進歩型？） 単三としてまだまだ容量が増えそうだ。 カメラ側では丸の周囲のデッドスペースなので、 有効利用にこそなれ難しい事ではなさそうだが・・・？

１５年０５月某日　ＴＶのリモコンについて

リモコンにラジオが付いているのか、ラジオにリモコンが付属しているのか？

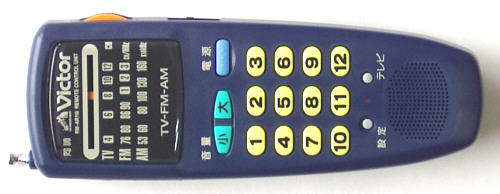

ＴＶのリモコンが壊れたので、多メーカー対応の物を購入した。
ラジオを内臓していたので、ＴＶ放送も受信できる。 その為、ＴＶを点けずにラジオでＴＶ放送を聞くと用が足りた。 ＴＶは不要なのか？悩むところです。

１５年０３月某日　日本科学未来館へ行った

カミオカンデの受像管などを見た。

先日野暮用でお台場へ行った。用事が済んだので、散策し、 日本科学未来館を見物した。
アシモ君はお休みだった。
場所　東京都江東区青梅２－４１　日本科学未来館　　 http://www.miraikan.jst.go.jp/

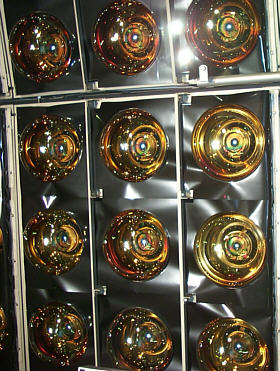

上は例のカミオカンデの電子増倍管です。実物です。 １個の大きさは、直径が大人の顔の２倍、奥行き６０センチくらいです。 これを円筒形の中へ何千個と設置し、 あの小柴さんのノーベル賞へとなる成果が出るのです。 材質はガラスですので、強度が心配です。 事故で大部分が破損したのも想像がつきます。 円筒の中には純水が充満しているのだそうです。

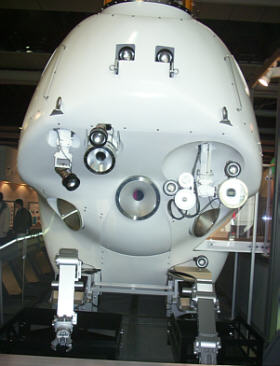

上は深海探査船です。実物です。実際の乗組員が解説しておりました。 前方から見たものです。中央とその左上の穴が覗き窓です。 手前下のアームは操作用の手です。覗き穴の向こうに乗組員室がありますが、 直径２．５メートル位の球体です。この中に３名が乗るとほとんど動けません。 無論立ってはいられません。覗き窓は腹ばいで見ます。 球体の材質はチタンで厚みは１０センチくらいでした。

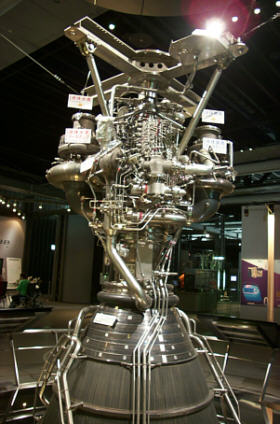

左は、改良されたＨ２Ａロケットです。
あの失敗したＨ２を上の深海探査船で深海から探し出し改良した物です。 実物です。我々がＴＶなどで見る姿は長い円筒に収まった形ですが、 これはその最下部です。ウエストの細くなった部分が燃焼部分です。 下へ排気されます。２段燃焼方式だそうです。
配管の処理などがこれで振動は大丈夫なのかと心配になります。 重量の問題で随分苦労があるのだそうです。

１５年０２月某日　ＰＩＣライターについて

小社のと同じ５ピンのヘッダーつきライターを見た。表示を同じにね！

過日秋葉原で廉価のｐｉｃ書込み器を見た。９８０円だった。
シリアルポートにつないで使うもので、 ソフトは自分でダウロードしてうんぬんとあった様で、 トラ技の別冊にあった回路でしょう。
ソケットはなく、５Ｐのピンがついていた。 これの配列は、小生の製作した物とほぼ同じでした。 ＧＮＤ、ＶＣＣ、ＭＣＬＲ、ＲＢ６、ＲＢ７だった。
小社の物はＲＢ６はＣＬＫ、ＲＢ７はＤＡＴＡです。 せっかくだから同じ表示にしてもらいたかった。 なぜなら、ほかのＰＩＣも書けるようにプログラムを誰かが改良するでしょう。 そして９８０円で４２ピンも書ける事になればよりＰＩＣが普及して、 より売れるではないか。これを期待せねば。ね！！

小生は今まで数多くの製品を作った。 その中では何機種かは、海賊版が作られた。
つまりはコピー製品です。 コピーされる位の物は売れるから真似されるので それ自体については小生は怒るものではなく、むしろ喜ばしく思っています。
困ったのは、この完全コピーの製品が元の物より壊れやすいのです。 甚だしいのは小生の所へ苦情がくるのです。 それはコピー製品ですので苦情は別の所へ、 と言う説明が通用しないときもありました。

今回のＰＩＣライターで、小社のライントレーサーが書けるとよいのだが、 書込めないと言う苦情が小生の所へ来ないことを祈るばかりです。 ライントレーサーはＶＣＣの電流がＰＩＣマイコンだけのボードより 少し多いのです。

メーカー様にお願いします。 書込み器に５ピンのヘッダーピンを設置するのならぜひ並びを、
ＧＮＤ、ＶＣＣ、ＭＣＬＲ、ＣＬＫ、ＤＡＴＡ、 にしてください。
また、マイコンボードにもぜひこの端子を設置してください。

１５年０２月某日　パソコンのクロックアップについて

あはは、古い機種のパソコンの話です。

その１

デスクトップの古い機種のペン１００を１３３にして、 最近１６６にクロックアップしました。 ペン１６６を￥５００ーで売っていたからです。現用機です。 ＤＯＳ版で図面を書いています。１Ｇを１．６Ｇにしたのではありません。

その２

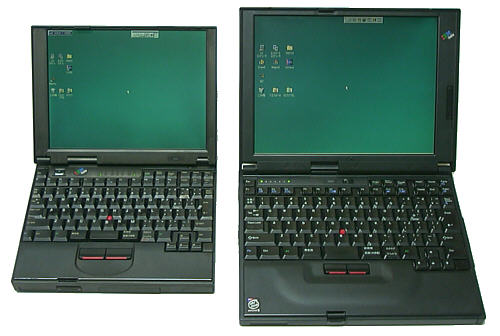

携帯型のＩＢＭ５３５、１２０Ｍｈｚを最近入手した。 本体とＡＤアダプターだけの物です。６０ＭｈｚＸ２＝１２０Ｍｈｚです。 携帯用とマイコンのプログラム開発専用機にするつもりで手に入れた。
ＷＩＮ９５をインストールした。メモリー８Ｍ＋８Ｍです。
で、費用をかける気がないので、もう少し快適にと、クロックアップを考察です。
インターネットで調べたら、最良の場合１６６Ｍｈｚになるらしい。 ６６ＭｈｚＸ２．５＝１６６Ｍｈｚ。
手元に、１６０８のチップ抵抗１００Ωがあったので指示道理に変更してみた。 １６６Ｍｈｚでは時間が経過すると動かなくなった。 結局１５０Ｍｈｚで落ち着いた。６０ＭｈｚＸ２．５＝１５０Ｍｈｚ。
めでたし、めでたし。 １６０８を手半田できない人は不可能ですよ。

手持ちの富士通ＦＭＶ５１００もと、調べたがどこにもなかった。残念でした。
