１２年１２月某日　４モード（？）ＣＤＲＯＭとミニキーボード

部品を買いに行ったのだが、またまた衝動買いです！

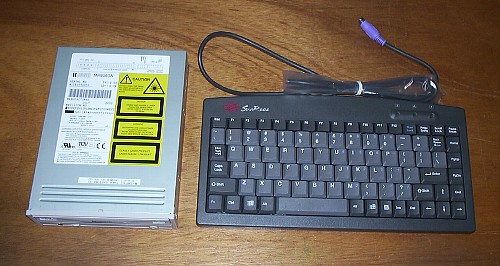

左：４モード（？）ＣＤＲＯＭです。￥１９８００＋税
最新の装置はＣＤ－Ｒは１２倍速書き込みになり、旧型はやすくなりました。

詳細

ＲＩＣＯＨ製 ＣＤ－Ｒ／ＲＷ ＆ ＤＶＤ－ＲＯＭ
ＣＤ－Ｒ：６倍速　ＣＤ－ＲＷ：４倍速　ＣＤ－ＲＯＭ：２４倍速　ＤＶＤ－ＲＯＭ：４倍速

ＣＤ－Ｒをフロッピーと同じように扱える、ダイレクトＣＤもバージョンアップをして使いよくなりました。
これで、ファイルのバックアップに別のパソコンのＣＤ－Ｒに送る必要がなくなりました。やれやれ、安心。

右：ミニキーボードです。￥２５８０＋税でした。
ミニキーボードを使ったら机の上が少しは広くなるかと、先日から探していた。
過日、中古が￥２０００ーであったが躊躇した。今回、新品を山積みしていたので決まりです。黒と白があったが目先を変えて黒にした。
今、これを使ってこの文章を書いているが、キーの配置が判らず、初心者の気分です。 携帯用のパソコンのキー配置とも違うのですね。馴れか？無理か！

１２年１１月某日　ライントレーサーの考察　Ⅱ

ＰＩＣ１６Ｆ８４でＰＷＭは難しいなあ！

近日完成の予定、お楽しみに！！

今、ＰＩＣマイコンを使ったライントレーサーのプログラムを考察中です。
このライントレーサーは以前、Ｚ８０互換のＫＬ５Ｃ８０Ａ１６を搭載した機種です。 ＫＬ５Ｃ８０Ａ１６には、１６ビットタイマーが４個搭載されていたので、ＰＷＭを３個プログラムする事は簡単でした。前輪の舵取りと左右のモーターのコントロールです。

１番小さい、そして１番ポピュラーなＰＩＣマイコン、１６Ｆ８４にはタイマーは１個しか搭載してありません。これを使ってＰＷＭを３個プログラムするのに挑戦中です。 今回は、プログラムが動く様子をオッシロスコープで検証しながら開発してます。 時々、波形がおかしくなります。ＰＷＭの繰り返し周期が早すぎてプログラムの実行が追いつきません。
相変わらず、ＤＯＳ版のアセンブラをＢＡＴファイルで動かしています。変更、即書き込み、そして検証が早くて使いやすいです。ＷＩＮＤＯＷＳ版には戻れません（あはは、逆か！）。

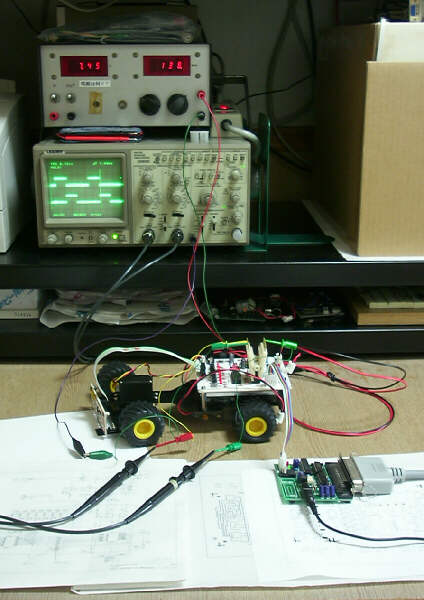

絵は、奥から、自作のＤＣ電源、電圧と電流がディジタル４桁表示です。 その下、オッシロスコープ。手前、ライントレーサー。手前右、書き込み器。

１２年１１月某日　衝動買い、ラヂオ　Ⅱ

え～、心臓部はどこに？

またまた、ラヂオを衝動買いした。ＡＭラヂオです。上側の絵です。
このページの下の方に記してある下側の絵のラヂオと比べました。
製造は、共に松下電器産業です。中国製。不思議な事に、Ｐａｎａｓｏｎｉｃブランドの裏面は日本語表示、Ｎａｔｉｏｎａｌブランドの裏面は英語表示です。逆が正解ではないかな？
大きさ、ほぼ同じ、幅６５、高さ１１０、厚み２５です。共に、電源単三２本。価格も、ほぼ同じ。￥１０００－を少し切る。
調整個所が減りました。コイル２個です。バリコンはミツミ製でした。バリコンのトリマーが４個所ありますが、横行ダイヤルと合わせやすい。
心臓部はどこに？。ＩＣ１個裏にありました。 ケースのデザインが随分変わりました。新しい方は、表面がかまぼこ型に緩いカーブで盛り上がっています。全てがきれいで、丁寧な設計です。それに反し、古い方は、ただの４角い箱で、作りも雑です。 欠点もあります。電源スイッチ兼用のボリュームの取り付けが部品面なので、回転が逆になりました。慣れですが・・

１２年１０月某日　オリンピックを考える

オリンピックの競技は「記録の挑戦」のみに限定するべし。

オリンピックの競技には多くの種類があります。
大別すると、個人の努力で勝ち抜けるものと、他人を蹴落として抜きんでる競技があります。前者の代表は、マラソンや水泳競技です。後者の代表は柔道や球技がこれにあたります。 前者にも、葛藤や、駆け引きはあるでしょうが、後者ほど顕著ではではありません。
昔、東京オリンピックで走り高飛びだったか、棒高跳びだったか、２名で最後を争ったことがありました。 これは単純に本人の努力の賜物です。観客の全員が両者に金メダルをあげようと感動しました。
これに対して、典型的なのが、テニスや野球などの球技です。ルールは簡単です。 打てない様に玉を投げて、もしくは打ち込み、取れない様に打ち返すのです。 相手のいない所へ返すのが最善です。それを無理に取って相手に・・・・。と言う競技です。相手を蹴落とさないと駄目なのです。

よーく考えると、前者は農耕民族、天候は別にして収穫量は本人の努力次第です。 後者は狩猟民族、獲物との格闘の末に相手を捻じ伏せると言う、相手がいないと成り立たない。努力意外に運も必要と言うものです。
これらの競技の違いが生まれたのも、民族の歴史など環境の違いから発生した競技だとすると納得ができます。

ところで、小生は、オリンピックを「人類の祭典」とするなら、全て本人の努力次第と言う競技だけに限定した方が、記録の更新が歴史的にもよく判ると思うのですが。 例えば、陸上１００ｍ競争など、タイムが更新されて行く様子がよくわかり、人類の歴史と、競技者の努力が凝縮されている典型だと思うのですが。幅跳び、高飛び、投てきも同様です。
今回のシドニー五輪で問題になった柔道の篠原信一選手と、マラソンの高橋尚子とを比べると、前者の競技には異論も出ますが、後者の金メダルに抗議する者はいないでしょう。 そして、時が経つにつれて、柔道は忘れさられ、シドニー五輪の話はマラソンは高橋尚子が金だった。だけが残るでしょう。
オリンピック競技は「人類の時間への挑戦、もしくは距離への更新」のみに限定するべきで、審判の判断で優劣が決まる競技は止めるべきだ、と考えますが、皆様はどう考えますか？？

１２年９月某日　ＤＥＬＬ機に１０ＧのＨＤＤをいれる

ＢＩＯＳの認識が８Ｇなのに１０Ｇが動作する。ＷＩＮ９５。

またまた当てにならないＢＩＯＳの話です。
ＤＥＬＬ　ＸＭＴ５９０（これに１３３Ｍのペンを入れたから、ＸＭＴ５１３３と言うべきか？）に１０ＧのＨＤＤを入れた。
ＢＩＯＳでは８Ｇを認識しているので、１０Ｇ全部は使えないかなと考えたが、何と、ＷＩＮ９５では全部を認識し、２Ｇのドライブが４個、１．５Ｇが１個になった。 おかしい事も起きた。
ＢＩＯＳでは、ＣＤ－ＲＯＭは普通はＮＯＮＥのはずが、ＡＵＴＯに設定しないと認識しない。
ＲＡＭボードを設定し、インタネット用のキャシュに使おうとしたが、ドライブ番号がＤになってしまったので、最後のドライブを当てて使う事にしたが、動作音がうるさい。 まあいいとして、設定をし直して動作ＯＫとなった。

１２年９月某日　わけありキーボードを入手

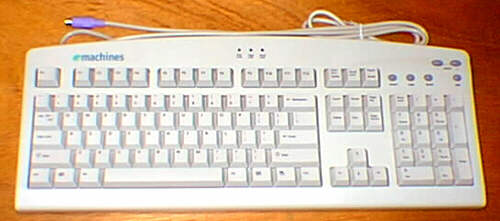

￥５８０+税のキーボード、同情したくなる価格です。１０４、ＵＳキーです

可哀相な値段のキーボードがあった。訳を聞いたら、Ｉｎｔｅｒｎｅｔ、Ｅｍａｉｌ等、６個加えたキーのドライバーＦＤＤがない。使わなければ支障がない。と言う。 昼飯より廉いなんてと、即購入です。
別の店で、￥１９５＋税なんてマウスもあったが、見ただけです。 早速取り替えてみました。何ら支障がありません。読みやすいキートップの文字です。難点が１個所ありました。Ｅｎｔｅｒのキーが少し小さいのです。その上のキーを打ってしまいます。馴れです。

右上の６個のキーが使えない

１２年９月某日　２０ＧのＨＤＤを入手、あとが大変

ＨＤＤの音がおかしくなったので、入れ替えようと試行錯誤を続行中です。

時々、変な音がするＨＤＤがある。そろそろ寿命かと考え探したら、２０Ｇの物が￥９，８００＋税であったので入手した。廉くなりましたね。
しかしながら、古いペン１３３機では２０Ｇは認識せず、８Ｇになってしまう。セレロン機に入れたら２０Ｇを認識するのでＯＫとした。
セレロン機に入っていた１０Ｇをペン１３３機に入れたら、あれまー２Ｇしか認識しません。インタネット専用機のＤＥＬＬ機の６Ｇはペン１３３機で認識した筈だ。 これでは、ＨＤＤが３台全部入れ替わってしまう。面倒だがやむをえん。！！

実行するのみと決め、最初に、セレロン機を入れ替えた。
新しいＨＤＤにＷＩＮ９８を入れ、２０Ｇと現用の１０Ｇをつなぐ。え～、２ＧのＨＤＤいくつあるの？９＋５＝１４個です。頭がこんがらない様に注意して、ファイルのコピーです。 最後に￥ＷＩＮＤＯＷＳ￥デスクトップをコピーしておしまいです。これをコピーしておくと、アイコンが出ます。実行ファイルがなくてもお化けアイコンがありますので、ソフトを再インストールするときに何を入れればよいのか判ります。

ついでに、ＣＤ－ＲＷをセレロン機に移動した。ＣＤ－ＲＯＭは追い出されました。
使用するＨＤＤ，ＣＤ－ＲＷ、ＬＡＮカード等を全部つないで起動すると、点検に時間を要し２分位かからないと画面が出ません。これではまた、苛々がつのります。
最初はメインのＨＤＤのみを入れ起動するように設定し、次にサブのＨＤＤ、それからＬＡＮカードと順々にいれると、起動時間はあまり増えません。２８秒が３４秒になっただけです。起動に苛々する人はお試しあれ！ これでセレロン機は、ソフトを入れ直すと出来上がりです。

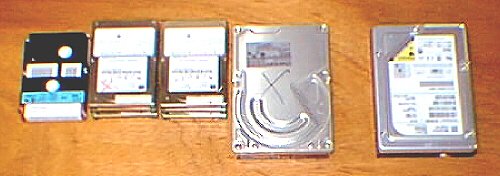

駄目ＨＤＤを処分しようと点検した結果が以下の絵です。

左側；駄目ＨＤＤの山、これらを全部たしても６Ｇです。右；入手した２０ＧのＨＤＤ

１２年８月某日　パソコンに、ＳＯＵＮＤカードが入らず残念？顛末記

ＤＥＬＬ機にＳＯＵＮＤカードを入れようとしたが不可能だった。

７月某日に書いたＤＥＬＬ機はブザーのみなので、音を出そうとサウンドカードを入手して入れてみたが、起動しません。 ＩＲＱ３がＣＯＭポートとぶつかり、パソコンが起動しなくて先へ進みません。 ＢＩＯＳの設定を変更したり、隠しコマンドで自動設定にして点検させてもうまく起動しません。

またまた、ＤＥＬＬのサポートセンターに電話で問い合わせました。 これが大変です。係りが、当方の質問を理解出来ないのです。まだまだ新人らしく、内容がうまく伝わらないのです。
最初は、ボードとの相性で方法がありませんと言う返事です。 そこで質問内容を変えて、「ＢＩＯＳでＣＯＭポートをＯＦＦに設定したら、ＩＲＱ３は開放されるのか、それとも見かけだけで開放されないのかどちらですか？」
これに対する答えが出るまでに時間を要し過ぎです。
２時間位を費やした後、担当が替わり、ＢＩＯＳでＯＦＦにしてもＯＳで認識していれば、ＯＦＦの設定は意味を持ちません。これが結論です。
ＢＩＯＳでＯＦＦにし、ＷＩＮ９５の設定で使用しないにしても、ＣＯＭポート経由のインターネットはつながりました。何だこりゃです。

そう言えば、ＩＤＥにつながっているＣＤ－ＲＯＭ等は、ＢＩＯＳがＮＯＮＥの状態が正常です。つまり、設定なしが正解で、それで認識するのだから、前述のＣＯＭポートもさもありなんですね。ＢＩＯＳの設定って何だろう？？
しかしながら、新人の教育の相手にされるとは・・・・、疲れましたよ。

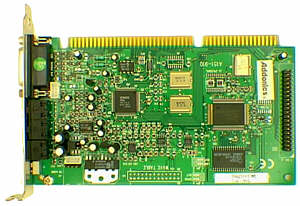

使えなかったＳＯＵＮＤボード。え～、ＩＳＡのカードですよ。

１２年８月某日　ＰＩＣライターを書込み治具に変更

市販のＰＩＣライターのキットにヘッダーピンを増設し、書込み治具とした。

右下に５ピンのヘッダーを新設 裏面の配線の様子

市販のＰＩＣライターの空きスペースに梯子状のパターンを作り、５ピンのヘッダーを新設し、書込みに使う信号をつなぐ。電源と、ＶＰＰ、ＤＡＴＡ、ＣＬＫで５本です。

上図の様にＣＰＵボードとつなぎます。電源はＰＩＣライターから供給されます。これでライターのソケットから外してボードに差込む手間が省けます。
ＰＩＣライターの左半分がスモークを被っているようなのは、透明なアクリルでカバーしているからです。

１２年７月某日　パソコンが起動しない

セレロン３３３機が起動しなくなった。分解掃除をしたら直った。

昨年入手したセレロン３３３機が、おかしくなった。
ＷＩＮ９８で起動し、終了しようとしたが、いつもの様には停止しない。やむを得ず電源スイッチを操作するが、これが効かない。外部のスイッチで断にした。
次の日、これを起動しようと通電するが、ＨＤＤを読みにいかない、ＣＲＴに信号が送られない等、お手上げの状態になった。
修理かと、メーカーに電話する、起動しないのは手が打てません。修理に出して下さいとの話になった。１年の保証期限が切れたら修理かいと嫌みも出た。ちなみに、点検だけでも￥５０００－です。との事。もう少し出せば、ボードが購入できるので、ボードのメーカー名と型番を問うが、しぶしぶ返答がきた。当たり前か！

しばし考察、この所の湿度でおかしくなったかと考え、分解掃除をしようと実行。 さて、このセレロン機を、分解する。少し埃があるなあ。手動式ブロアーで吹き飛ばす。ついでに、ＨＤＤも追加する。
さて、組み立てて、通電です。何と起動しました。ＯＫです。
あまりにあっけなかったので気抜けしました。でもよかった！ 皆様もおかしくなったパソコンを、修理に出すとか、捨てるとか考えずに、分解修理を実行して、埃を取り除き、通電、駄目なら・・・という様にされたら如何？

１２年７月某日　またまた、中古パソコン　ペン１００を入手

ペン１３３機のインターネット専用機の起動に時間が掛かり何とかしようと考察。

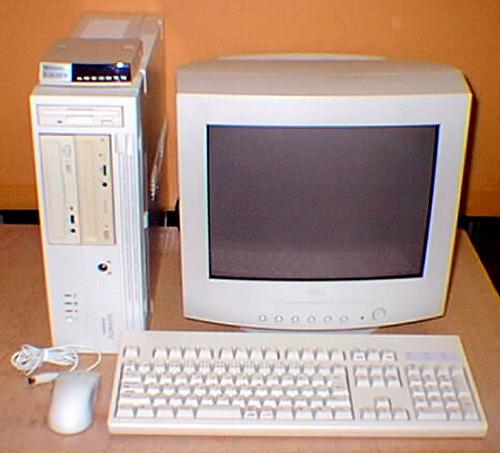

今度は中古屋さんでリース上がりだろうＤＥＬＬ機を見つけた。ペン１００ですが、ＡＴＸ機です。
ペン１００Ｍ、ＲＡＭ１６Ｍ、ＨＤＤ４００Ｍ、ＤＶＤ付き、￥５９００＋税だった。９６年頃の製品でしょう。新品のＵＳキーボードもほかの店で入手した。￥１０８０＋税。 さて、このＤＥＬＬ機を、分解掃除をして組み立て、通電する。
ん～。ハードディスクコントローラーが壊れている、と表示が出る。最初はＩＤＥの番号０だった。ＨＤＤを認識したら次はＩＤＥの番号１になった。ＩＤＥは全部ＡＵＴＯに設定。ＨＤＤを２台にして、ＩＤＥ０とＩＤＥ１につないだが、まだおかしい。認識はするようだ。
わからん。電話でＤＥＬＬのサポートに問い合わせた。結果は、使わない個所をＮＯＮにするとＯＫとの事。実行しながら電話で聞く、よかったＯＫになりました。
所で、起動時間は？、これが２５秒です。終了は５秒です。
現用のペン１３３機はＡＴ機ですが、９６年に入手したボードです。もうこの時にＡＴＸ機があったのですね。知らなかった。
で、現用のぺん１３３機から、ＨＤＤ、ＣＤ－Ｒ、ＣＤ－ＲＯＭ、メモリー９６Ｍ、全てＤＥＬＬ機に引越しです。 結果は、上出来でした。起動３８秒、終了５秒です。メモリーが増えた分だけ時間が増えました。やれやれ一安心！！

次、ペン１３３機をＤＯＳ専用にする様に考察
これも、ＩＢＭ　ＰＳ／ＶのＨＤＤを移動する。メモリーは、前述のＤＥＬＬ機に付いていた１６Ｍを使用。
さて起動、ん～、何だこれは？　画面にごみが出る！　メモリー不足か？
ＤＥＬＬ機からメモリー３２Ｍを借用、ＯＫとなりました。
結局、ＤＥＬＬ機のメモリーは８０Ｍ、ペン１３３機は３２Ｍに落ち着きました。
使い心地はどう？
これが、ＤＥＬＬ機はペン１００Ｍのはずが、ペン１３３機より軽快で快適なのです。 ＤＯＳ／Ｖ機も再描画が早く快適です。当たり前か。起動はメモリーチェックに時間を要し４０秒、終了は電源断で終わりです。

その後、ＤＥＬＬ機に余っていたペン１３３を入れ、何とか認識させました。
今までのペン１３３機より、体感速度が速い。今までのはバスの速度が３３Ｍだった様で、今度のは６６Ｍだからその差でしょう。

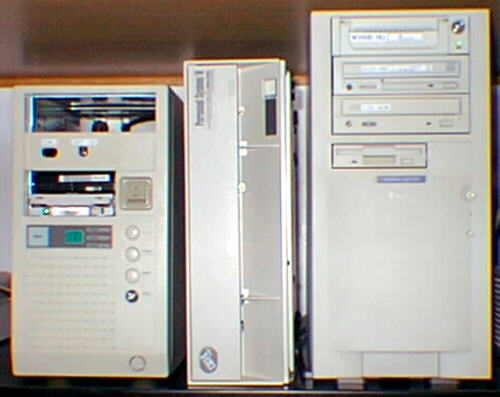

左：

平成４年６月に入手した３８６機のケースです。その後４８６、ペン１３３、今４８６となり、カバーも行方不明で痛々しいお姿です。ご苦労様でした。

中央：

平成５年１２月に入手のＩＢＭ　ＰＳ／Ｖです。これもお役御免になりました。４６６ＤＸ６６を載せ　メモリー３２Ｍで活躍しました。

右：

これのみ中古で購入のこの記事のＤＥＬＬ機です。ペン１３３、８０Ｍ、６Ｇ＋４００Ｍ、ＣＤ－Ｒ、ＣＤ－ＲＯＭ付きです。当分インタネット専用で活躍させます。

１２年６月某日　ＰＩＣマイコンデモボード

ＰＩＣマイコンのデモボードが出来上がった。

プログラム書込み用の端子とリセットボタンを新設した。
書込み器で書いて外してボードに差し込む手間が省ける。近日発売予定のライントレサーと同じ書込み器が使える。 今までのヘッダーも使える、どちらが使い易いか？

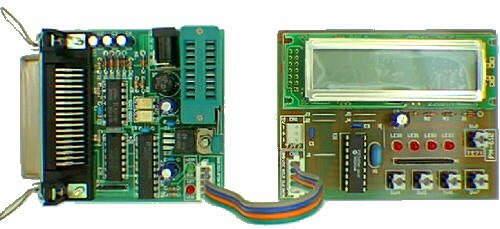

左、新型書込み器　　　　　右、新型、デモボード

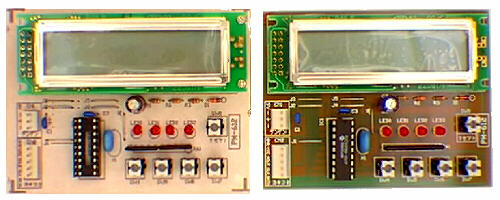

左、試作のボード　　　　　右、プリント板になったもの

近日発売予定です。

１２年６月某日　パソコンの起動と終了の時間

パソコンが違うと起動時間が随分違う

パソコンを立ち上げてＷＩＮの画面が出るまでの時間が機器によって多いに差があるのが気になりだした！！。
先日の￥１５００－の４８６機は知人の所へ１式行ってしまったが、メモリ－チェックをしない設定にすると、起動が早かった。ブラウン管が暖まる時間とどっこいだった。
今使っている、ペン１３３機は起動まで９０秒を要する。メモリーチェックが３０秒かかる。ここを飛ばす事ができない。また、終了時には４０秒かかる。
しまってあった古い４８６機に、４８６ＤＸ３３を入れて起動時間を調べたら、１８秒だった。これはＯＳがＤＯＳだから単純に比較はできないが、随分違う物だ。メモリー８Ｍ。
現用のＤＯＳで使っているＩＢＭのＰＳ／Ｖ機の起動は、３２Ｍのメモリーのチェックに時間を要し、ＤＯＳの目次が出るまでに１分以上を要する。ＤＸ６６。
ＤＯＳ機の終了は、電源断即終了で、同じです。
起動と終了の無駄時間を何とかせねば！！

１２年６月某日　ラジオ　今昔

机の中を片付けていたら、昔のラジオが出てきた。

そう言えば、１昨年同じような大きさのラジオを手に入れたっけ。と言うわけで、その比較です。上が外観、下がその中身です。見れば一目瞭然か！

パソコンほどではないけれど、部品も変わりましたね。
手ごろな大きさと言うところで、外形サイズはほぼ同じです。

１２年６月某日　マウスもパソコンも廉い？

４８６ＤＸ１００　中古で￥１、５００－を楽しむ！！

先日￥２９０－で入手したマウスが、遊びに来た知人の親子に渡ってしまった。
また、違う店で￥３００－というマウスを見つけ、入手した。これはボタンのタッチが軽くてよい。秋葉原駅から神田駅の方向に行ったガードの下です。ここでは今使っているＡＴ機のケースを先日入手した。
本を購入し、末広町駅までいつもの道を歩いた。 この辺は、パソコンから外した部品を売っている店が多い。フロッピードライブが￥１０００－からありますが無論中古です。ペンチャンの９０Ｍは￥１０００－です。
リース上がりのペンチャン機は９０Ｍ位が￥１０、０００－です。 見て楽しんでいたら、４８６ＤＸ１００機を何と￥１、５００－で売っていました。 しばし熟考、フロッピーと４８６ＤＸ１００を外して使うか！ボードとケースがあるから。 決まりです。

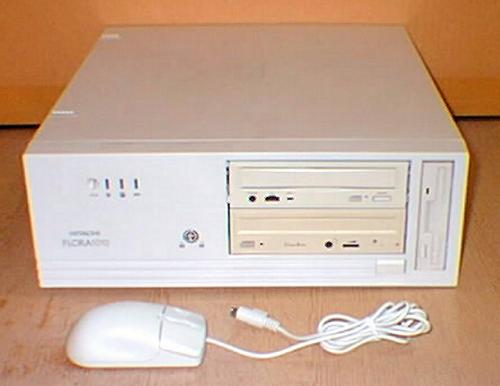

そして下の絵が、そのマウスとパソコンです。

結局、動くならそのまま使う事にしました。ＣＤ－ＲＯＭが２台ついていますが、ダミーです。配線もなく、ボードもありません。昔のＣＤ－Ｒ０ＭはＡＴＡＰＩではありませんので多分ボードを増設して使っていたのか、さもなくば、中古屋さんの遊びです。 全部解体し、掃除をして奇麗にします。この時に、カメラ用のゴム球を使った、手動のブロワーを使うと便利です。あとは、ぼろ布と石鹸が１番です。
２台のＣＤ－ＲＯＭを外そうとしたが、前面のカバーが手持ちの物ではサイズが合わず、ついていたダミーの中身を捨て、片方にＨＤＤを入れ、片方はただの箱にしました。 ＤＯＳ６に付属のＱＣＯＮＦＩＧで調べると４８６は１０１Ｍで動いていました。
ＷＩＮ９５を入れ、少し前まで使っていた２８ｋのモデムをつなぎ、動かしました。 う～ん、遅い、でもいいか！　インタネット専用機が出来ました。

１セット出来上がりです。４８６ＤＸ１００、５００Ｍ２台、２４Ｍ、ＷＩＮ９５。 また、スペアのマウスがなくなった。キーボードはスペアがまだ有るので安心です。 あ、小生はマウスを左手で使うので、左に置きます。
蛇足、先日入手した￥１００－のキーボードはコネクタの配線が合わないらしく、パソコンが認識しなかった。捨てよう。

１２年５月某日　ＰＩＣマイコンライントレーサーの考察

ＣＰＵ　ＰＩＣ１６Ｆ８４でライントレーサーを考察中です。

専用書込み器で簡単にプログラムを書込めます。 また、ラインセンサーが３個なので、短いプログラムで動きます。

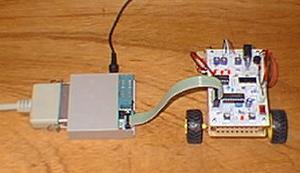

左、書込み器とライントレーサー。　　　右、少し拡大。
近日発売予定です。　　予価￥１２、８００－（本体のみ）

１２年５月某日　マウスが廉い

東京秋葉原へ部品を入手に行った。

部品が調達できたので、ふらふらと散歩した。
秋葉原駅から少し離れた、地下鉄末広町駅に行く途中で、この店は土曜日と日曜日に建物の前で広げているのだが、マウスを売っていた。今まで￥４８０－というのは入手して使っているが、それより廉い￥２９０－だった。税込み￥３０４－、勿論購入です。
少しクリックが重い、開けて見たら、マイクロスイッチがあったがこれのへそを押すのが重い。壊れた時のスペアですね。２ボタンです。
ついでに何でも１００円という呼び声に釣られて寄った所で、キーボードＰＳ２タイプを衝動買いした。これはジャンク品です。さてこれをどうしよう・・・。コントロール用のＩＣを外して使おうと入手したのだが、いつ実行するか？

１２年４月某日　ＣＤ－ＲＷドライブについて

ＣＤ－Ｒ　ドライブを考える

ファイルサイズが大きくなって、分割してフロッピーにいれるのもしんどくなった。２５Ｍを超えると２０枚入りのケースを、１ファイルで使ってしまう。 そろそろ、大きなファイルをセーブできる物を増設する事にせねば。
ＭＯとＣＤ－Ｒのどちらにするかを考察する。ＭＯの方が使いやすい様だが、使って居る人は見当たらない。ＣＤ－ＲＯＭは近頃パソコンには標準装備となった。

そこでＣＤ－Ｒ、もしくはＣＤ－ＲＷに決定です。
２月に手直しをしたＡＴ機がもう変更です。
上から、ＨＤＤ、ＣＤ＿Ｒ、ＣＤ＿ＲＯＭ、ＦＤＤです。

そんなこんなで、先日入手した、ＣＤ－ＲＷの使用結果の報告です。
使っている知人の話では、書き込みミスが多い、媒体との相性がある。１枚約６００Ｍを書き込むのに１時間を要する。など、面倒な事も多いらしい。
さて、パソコンに取り付け、デバイスは正常に動く事を確認、やれやれです。 付属のソフトをインストールして、実験を開始。
小生は、新しいソフトを入手すると、全部動かして１度アンインストールします。そして、必要なものだけ再度インストールします。この時に、ＨＤＤにファイルをコピーしてそこから、インストールを実行します。時々不足のファイルがあり、これも調べてＨＤＤに加え、再度インストールを実行します。

　１．最初に動かしたものは、多分、多くの人が使っている方法でしょう。非常に面倒で正確に書き込むには１倍速を使いたいのがわかります。
しかしながら、別のＣＤ－ＲＯＭで認識できませんでした。調べるとセッションなんていうものがあり、これがよく分かりません。多分ヘッダー部分で、この部分がないとＣＤ－ＲＯＭの書き込まれた部分を認識しないようです。この設定方法が分からず、認識しないのができたらしい。
雑誌の付録のＣＤを調べると、セッションは１個ですが、小生が作ったＣＤには３個も出来たのがあり失敗です。ここで３枚ほど、あーだこーだとおしゃかにしました。残念。

　２．次に動かしたのは、これが正解ですが、ＣＤ－ＲＯＭをフロッピーと同じように扱い、ソフトの中からでもファイルのセーブが出来、また、エクスプローラでファイルの書き込みと削除が出来るという方法です。
これは便利ですね。悩む事はありません。書き損じも無いようです。
この方法は、最初にＣＤ－Ｒをフォーマットし、サイズの大きなフロッピーの様に扱います。このため、追記も簡単です。削除も出来ます。削除は読めなくなるだけで、その分だけ書き込み領域は減ります。最後に、ほかのＣＤ－ＲＯＭで読めるように処置をします。これらの工程で、最初と最後の時間は合計で２から３分です。
ほかのＣＤ－ＲＯＭで読めるようにすると、追記も削除も不可能です。この場合の追記は、最初の状態へ戻す操作が必要です。これも１から２分です。
早速、前述のＨＤＤのバックアップをとりました。ほかのＣＤ－ＲＯＭで読めるように処理をして、それを確認し、追記の操作をして、別のファイルをいれ、削除もして、またほかのＣＤ－ＲＯＭで読める事を確認し、このＣＤ－Ｒの役目は終わりました。つまり実験終了で、廃棄です。

多くの人が悩んでいる、バッファアンダーランについて、簡単に言うと書き込み失敗は、１．の方法では生じたが、２．の方法では生じていないようです。後者の方法では書き込みに失敗しても、付属のＳｃａｎｄｉｓｋで調べて修復が出来ます。
書き込みに要する時間は、このＣＤ－Ｒは４倍速ですので、１個で５３０Ｍのファイルを書き込むのに、１５分でした。前後の処理を入れても２０分足らずです。
この５３０Ｍのファイルを１０ＢＡＳＥのＬＡＮでＣＤ－Ｒを入れたパソコンに送る方が時間を要しました。約１時間でした。

やれやれ、これで安心、その後、バックアップで６枚書き込みました。何事もなく終了しました。

このＣＤ－ＲをＦＤと同じに使うと言う方法は、世界標準ＵＤＦと言う規格です。 このためのソフトも市販しています。￥５０００－から￥１２０００－です。
これに少し足すとＣＤ－ＲＷが付属します！！　違う、ＣＤ－ＲＷにこれらが同梱してあるのを購入するのが正解です。

入手したＣＤ－ＲＷ、製造中止品でしたので、価格は投げ売りです。

税込み￥２０、０００－以下。
アイ・オー・データ機器製　ＣＤＲＷ－ＡＢ４２８　
ＡＴＡＰＩ対応、ファイルベイ用
ＣＤ－Ｒライト４倍速、ＣＤ－ＲＷライト２倍速、リード８倍速
付属ソフト　"EASY CD CREATOR"+"Direct CD"　共にAdaptec社製
( 注、１．が"EASY CD CREATOR"　２．が"Direct CD" )

パソコン側の仕様

自作ペン１３３Ｍ
ＥＩＤＥ：ＨＤＤ　６Ｇ（２Ｇｘ３）、ＲＡＭ：９６Ｍ、ＯＳ：ＷＩＮ９５
ＨＤＤ：Ｃの空き領域１．６Ｇ、ＨＤＤのキャシュ２Ｍ

１２年４月某日　ブラウン管の表示面積比較

どのサイズが使いよいかを考察

前に使っていた２０インチのディスプレイが壊れて、その後１５インチを使っている。 いささか小さすぎて目が疲れる。１７インチにするか、１９インチにするか、それとも２１インチにするか、予算との兼ね合いです。
今は２０インチは市販していませんので対象外です。 そこで、ディスプレイの表示画面の比較です。

１５インチ

388x291=112908

360x274=98640

252x264=92928

312x234=73008

270x202=54540

表示面積の比較を画像化したもので、面積も随分違う物です。

１２年３月某日　ＨＤＤの掃除

起動と終了が遅い、苛々する

パソコンの起動に時間を要するようになった。また終了時に、１分以上経過しないと電源を切ってもよいという表示が出なく、苛々がつのる。ＨＤＤの最適化などを行ってもうまくいかない。
とうとう、ＨＤＤのＣドライブをフォーマットをする事にした。
最初にＥドライブにソフトをＣＤ－ＲＯＭからコピーして、そこからソフトのインストールを実験した。ＣＤ－ＲＯＭから必要なファイルだけをコピーしないとＨＤＤの容量は足りません。インストールをしながら必要なファイルを選別します。そしてこれらのファイルが１ＧＢあった。
そして、Ｃドライブをフォーマットした。
差してある１０ＢＡＳＥなどのカードなどを外し、ＤＯＳで起動する。最初にＤドライブにコピーしたＷＩＮ９５からセットアップを実行し、ＣＤ－ＲＯＭの暗証番号を入れインストールは終了した。次に、Ｅドライブからソフトをインストールし、同じようにＩＤなどを入れこれらもＯＫとなった。
電源を切って入れ直すと、起動も早く、終了はすぐに実行となったやれやれです。

ついでに少しファイルの手直しもしたら、インタネットにつないだ時の調子もよくなった。 メモリーが９６Ｍあるので１０ＭのＲＡＭドライブを作り、インタネットのキャッシュをいれる事にした。以下はその設定です。ＲＡＭドライブはＧ：です。

config.sysにramドライブの指定をします
　　devicehigh=C:\WINDOWS\ramdrive.sys 10240 /E
と加えます。
autoexec.batにこのramにディレクトリーを作る命令を加えます。
　　md g:\net_cash

次に、ブラウザの設定です。小生はネットスケープ４．５を使っています。

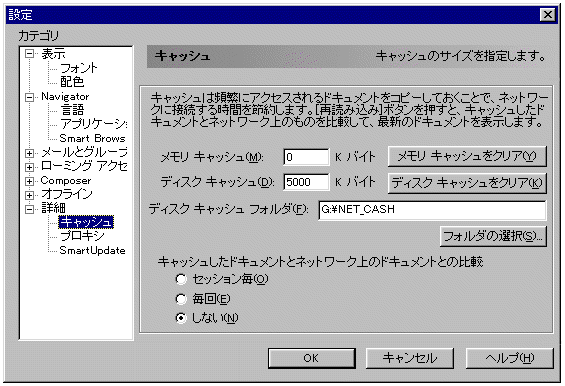

キャッシュの設定です。メモリーキャッシュを０にして、ディスクキャッシュをＲＡＭに変更します。ドキュメントとの比較をしないにします。ＲＡＭのデータは起動時にはなしですから、これでＯＫです。いくらか早くなった様な気がします。お試しあれ！！

１２年３月某日　出来事２題

その１　フロッピーにいれられるファイル数

小さなファイルが１５０個位あった。フロッピーに入れようとしたら、１２０個位のところで文句を言ってとまる。ファイルが壊れているのかと調べるが、変ではない。全部で１．２Ｍｂだから入る筈である。
殊によると、入れられるファイル数に限度があるのかも？？と思い、知人に聞くとその通理との事でした。所がこのファイルは、アセンブルプログラムとそのＨＥＸファイルであるので、フロッピーを分ける訳にはいかない。
また、これをＨＤＤにコピーして使うときに、時間がかかるので、圧縮自己解凍ファイルにした。何と２５０Ｋｂで済んでしまった。

その２　ケーブル接続の話

ケーブル接続で、ディスクトップ機から、ポータブル機にファイルを転送しようと努力した。
どうも上手くいかない。ケーブルの責任かと、別の方法を試してみた。ＤＯＳに標準で付属する、インターリンクです。これは上手く動きました。
後日、よくよく調べて見ると、プロトコルの設定をしたつもりが、設定したようになっていませんでした。再度、両機を設定し直して、できました。やれやれです。ともにパラレルポートの実験です。

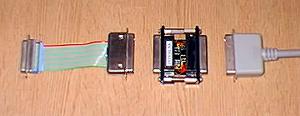

自作のインターリンク用のケーブル、
左の中央、プリンタコネクタの受側２個を両側ビスで留め、端子を繋いで出来上がりです。

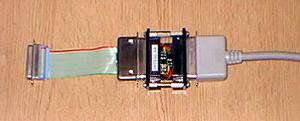

右は、プリンタケーブルを差込んだ状態。

１２年２月某日　パソコンの手直し

いささか古いパソコン達ですが、現用です。少し手直しです。

その１

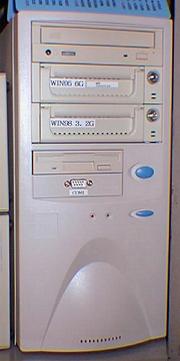

ペンチャン１３３のＡＴ機の電源が、時々落ちます。容量不足です。ＷＩＮ９５です。
使っているときにリセットがかかります。ファイルはこの時にパーです。このためケースを入れ替えました。
今まで使っていたケースは、平成４年６月に購入した３８６機のものでした。これに４８６をいれ、その後ペンチャンのボードに入れ替えたものです。償却もとっくにすんでいます。
新しいケースは、拡張カードを入れると少しぶつかりましたので、メインボードを取り付ける板のとり付けビス穴を移動して使いました。
ディジタルカメラを繋ぐために、ＣＯＭ１ポートのコネクタを前面に出しました。３．５インチのＦＤＤ用のメクラブタの中央に穴を開け取り付けました。無論、補強も必要です。

その２

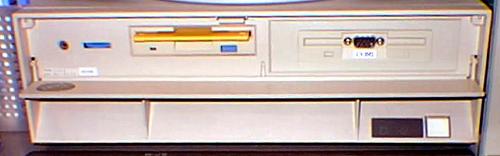

え、まだ使っているの？？と、言われそうなＩＢＭ　ＰＳ／Ｖです。
平成５年１２月に入手です。
４８６　３３に４８６　ＤＸ２－６６を入れ、使っています。無論、ＤＯＳ機です。 これも、ＣＯＭ１ポートを前面に出しました。プリント板のパターン図を書くためにプロッターを繋ぐのです。
５インチベイに３．５インチＦＤＤをいれるというアダプタを入手し、前面に穴を開けました。これも補強は必要です。ついでに、余っている２．５インチのＨＤＤを追加内臓しました。ＣＤ－ＲＯＭ等はありません。

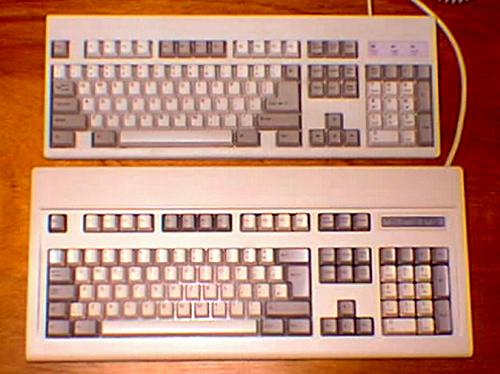

上記のパソコンで使っている、キーボードとマウスです。
キーボードもマウスも、消耗品ですので、時々、衝動買いをしてストックをしておきます。日本語の表示のないキーボードは、安売りをしています。上のキーボードは、ＵＳキーボードで￥２０００－以下、下のはＵＫキーボードで￥１０００－以下でした。左側のｓｈｉｆｔキーの横に￥キーがありますので、キーの数が１個多い。
マウスは、多分両方共、￥５００－から￥１０００－です。ＵＳＢがパソコンに設置されて、人気のなくなった２ボタンマウスです。今は修理するより買い変えた方がよさそうです

１２年２月某日　ステッピングモーターを動かそう

マイコンのプログラム作りを考察

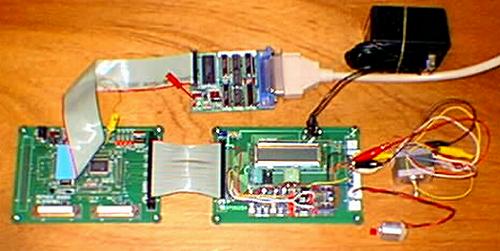

ＣＰＵ　ＫＬ５ＣでステッピングモーターとＤＣモーターを動かすプログラムを考察中です。
ＺＶＩＳＩＯＮ　ＷＩＮＤＯＷＳを使った説明書を作るのですが、プログラム開発にはＲＯＭエミュレーターの方がバッチファイルが使えるので早くて簡単です。矛盾です。 ファイルセーブしてから、アセンブルと書き込み実行をバッチファイルで実行すると手直しが早くて簡単です。
あ、あそこの定数が・・・、なんて時には、動く前に手直しができます。

左、マザーボードとＣＰＵボード。　右、デモボード。その右、ステッピングモーターと手前はＤＣモーター。
後ろ、ＲＯＭエミュレーター「ＲＡＭＷＲＴ３Ｂ」。その右、ＡＣアダプタ。

１２年１月某日　ＷＩＮＤＯＷＳ　２０００をインストール

雑誌の付録のＷＩＮＤＯＷＳ２０００を考察

次のＯＳである、ＷＩＮＤＯＷＳ２０００をインストールしてみた。
何気なく購入した雑誌の付録にＷＩＮＤＯＷＳ２０００のＣＤＲＯＭがついていたのでインストールした。
現用のＡＴＸパソコンに入れるわけにはいかないので、ＨＤＤを取り替えて入れた。

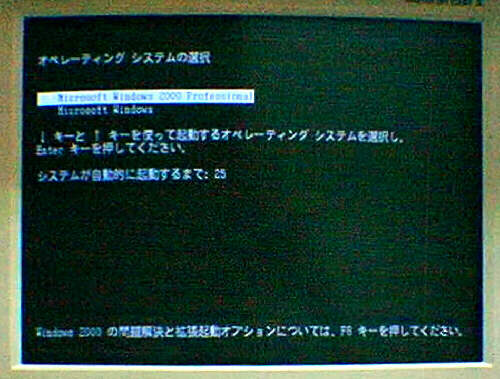

最初の設定を間違えたらしく、起動するとどちらのＯＳで起動するか聞いてくる。

無論ＷＩＮＤＯＷＳ２０００で起動です。

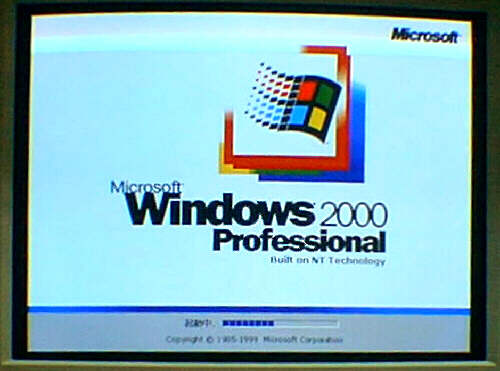

上は起動画面です。ＷＩＮ９８と同じようにファイルを読み込みます。

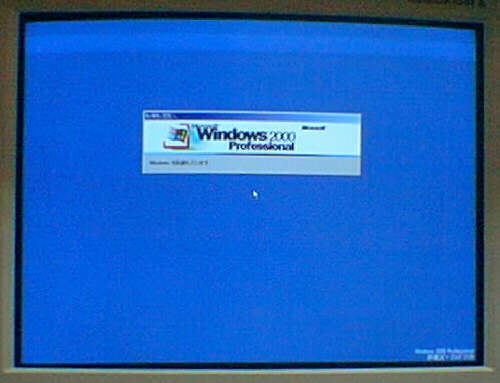

まだ、ファイルをを読み込みます。

見慣れた画面が出ます。残念ながらＷＩＮ９８のレジストリーファイルは読み込みませんのでソフトは動きません。

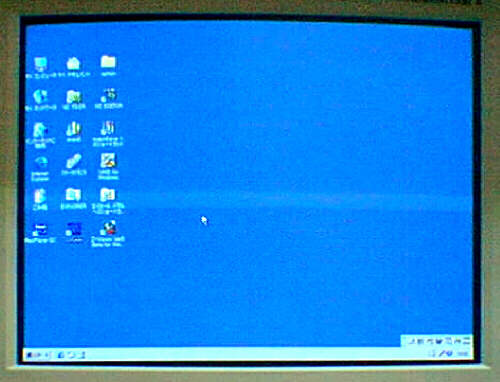

この画面は、いつも使っているソフトを再インストールした後の画面です。インストールしたソフトが全部動くか確認はまだです。 ＷＩＮ９５で使っていた１６ビット版の１部のソフトは動きません。インストールができません。

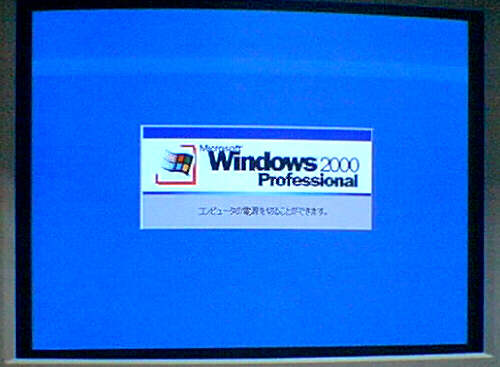

終了はシャットダウンです。最後に「コンピュータの電源を切ることができます」と表示されて止まります。
これで電源の切り忘れはなくなります。
