100_総括・集大成・常夜灯

2020.02.20
白色ＬＥＤを楽しんでいろいろな電子工作をしてきました。
しかし、使用中のものでよかったもの、実用になったものは、常夜灯でした。
このページは、今まで作ったものを、見本として、常夜灯用に組み替え実用としているものを列挙いたします。

100F 単三１本型

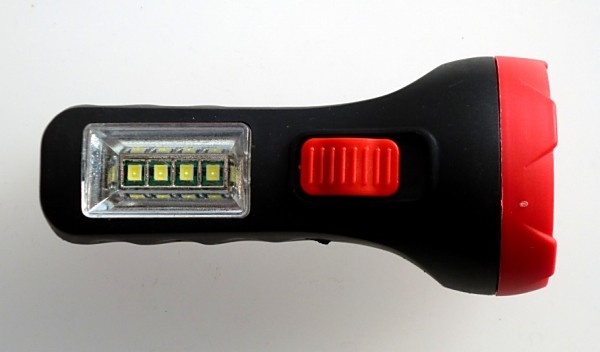

外観です。これは完成したものです。

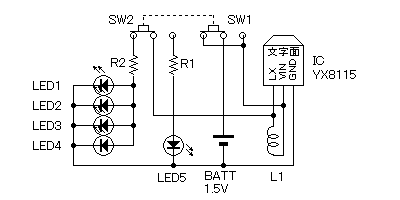

回路図です。中央ＯＦＦのスイッチを用い、左方向：ＬＥＤ４個点灯、右方向 ＬＥＤ１個点灯です。両回路には電流制限抵抗が入っています。電池、単三１本。

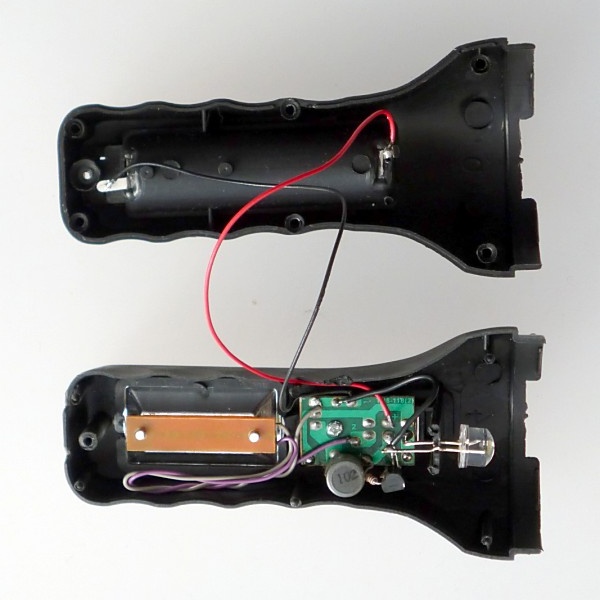

分解して基板を取り出します。

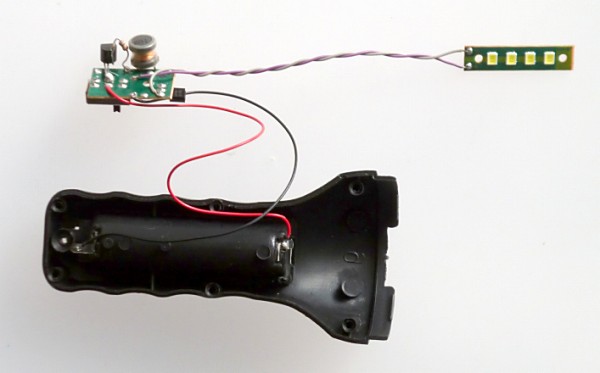

基板上には横型のコイルがありますが除去し、手持ちの１０４という表示のあるコイルに変更。大きいのであちこちにぶつかるので部品面と反対側に折り曲げます。 画像では、電流制限用のＦＥＴと電流を測る１Ωの抵抗が見えます。 方形のＬＥＤ４個の基板も配線します。動作を確認します。

コイルがケースにぶつかるので、当たらないようにします。 ＬＥＤ１個は、２本のリード線を基板に半田付けします。 組み立てるときに、線材をケースのふちなどに咬まないように注意して組み立てます。

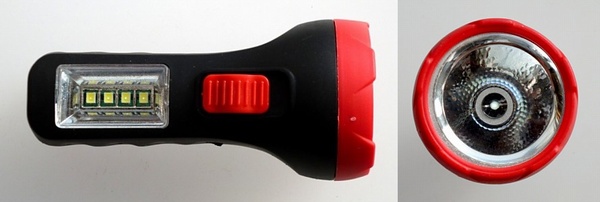

左図ＬＥＤ４個点灯、右図：ＬＥＤ１個点灯。

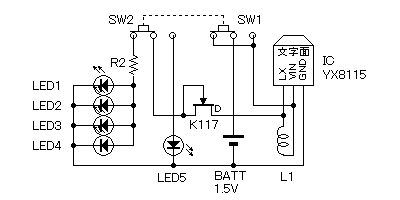

回路図

単三電池１本使用の、常時点灯常夜灯の完成です。
今回、手持ちのコイル、１０４というのを使いました。１００,０００μＨです。
ＩＣはYX8115です。仕様書によれば、２２μＨ、もしくは、４７μＨを指定しています。しかし、実験の結果、電流制限にＦＥＴを使って、０．５～１ｍＡと設定しても、 １０１μＨで２８ｍＡ、違う形状のもので１５ｍＡ、２０１μＨで１３ｍＡ、１０２μＨで４ｍＡを必要としたので、最後に１０４μＨを使い、１．８ｍＡとなったので、よしとしました。電源１.５Ｖ、ＬＥＤ電流０.５ｍＡ完成です。
