7F＿常夜灯、単一電池１本を考察する・その２

一番廉価に、簡単に、面倒な考察なしで、常夜灯を作った見本です。
単一電池を電池ホルダーにいれ、裸の基板とつなぎ、 １００円均一店で手に入る透明のケースに入れるだけです。 置く場所を勘案して、ＬＥＤの向きを変更します。戸棚の上に置くと 直接光が目に入らず、良いようです。 画像左は、完成したものです。３枚同じものを作成。 詳細データは、最下段をご覧ください。

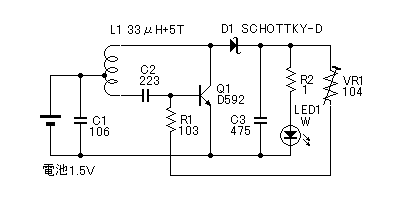

回路図・使用部品

部品表

Ｌ１コイル：３３μＨのコイルに、上からポリウレタン線を５Ｔほど巻いた。
Ｑ１：２ＳＤ５９２、Ｄ１：ショットキーダイオード、 ＬＥＤ１：白色ＬＥＤ
Ｒ１：１０３、Ｒ２：１Ω、ＶＲ１：１０４
Ｃ１：１０６、Ｃ２：２２３、Ｃ３：４７５

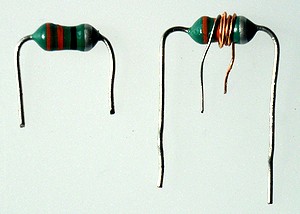

使用したコイル。３３μＨ、横型です。
この上にポリウレタン線を５Ｔほど巻きつけ、実験の結果、データの１番よい コイルのつなぎ方を選んだ。
左：コイル原型。右：線を巻いたもの。

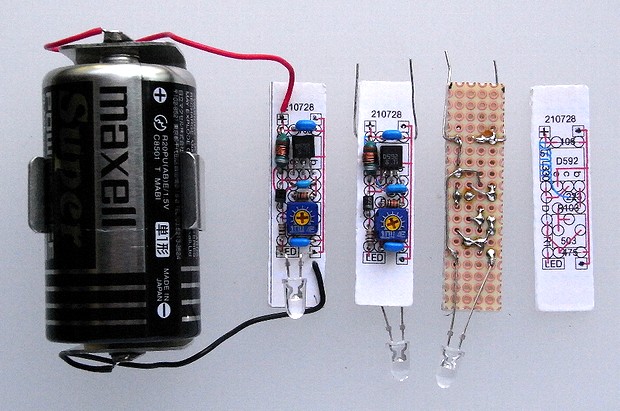

基板・部品面、結線面など

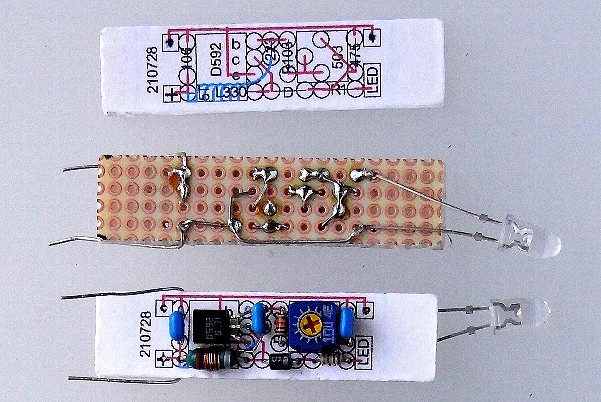

印字した図面を両面テープで穴あき基板に貼り付け、部品の穴を開けて、 部品を差込み、結線すると間違いが少ないです。

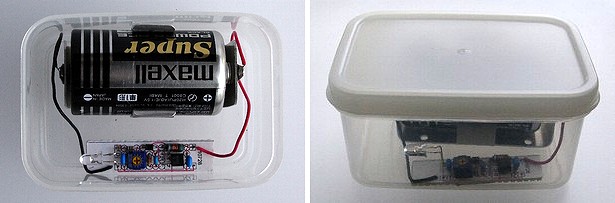

透明ケースに入れ完成です

大きさを考え、１００均一店の透明ケースを購入。 電源スイッチはなしで常時点灯です。
画像は、左：上から、右：蓋をして横から。

データなど

１．５Ｖで、２ｍＡになるようにＶＲを設定。輝度の変化は、明るさが電流値に比例するとした。
単一電池は、石油ストーブや、懐中電灯で使えなくなったものでも、使用可能で 寿命まで活躍させます。
計算では、単一マンガン電池で、１５００時間、２ヶ月以上、連続点灯が持続します。 徐々に電流値も下がるので、もっと長時間使用可能でしょう。

追加の実験データ

同じものを複数枚作成したので、出力電流値を幾つか変更したものも測定 しました。
また、入力電圧を変更したものも取りました。ＶＲの調整のみで測定可能です。
効率は、出力／入力。輝度の変化は、明るさが電流値に比例するとした。
複数枚を同じ条件で測定したが、ばらつきは測定誤差の範囲内でした。

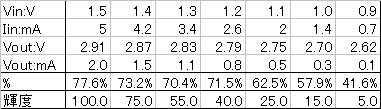

１．５Ｖ、２ｍＡ、上記のもの、再掲

１．５Ｖで、２ｍＡになるようにＶＲを設定。 効率はよいのだが、輝度のダウンが激しい。

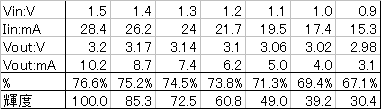

１．５Ｖ、１０ｍＡ

１０ｍＡを取り出しても、最新の明るいＬＥＤを用いれば 実用になりそうです。

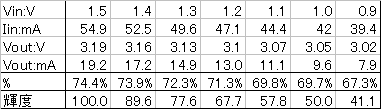

１．５Ｖ、２０ｍＡ

２０ｍＡを取り出すともう少し効率が落ちるかと心配したが 良いようですね。

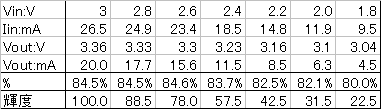

３Ｖ、２０ｍＡ

３Ｖで、２０ｍＡになるようにＶＲを設定。 効率が良いのは期待してなかったので驚きです。 輝度の変化が、大きいのが残念です。
