4B＿単四４本の携帯電話充電器にＬＥＤ１個を追加

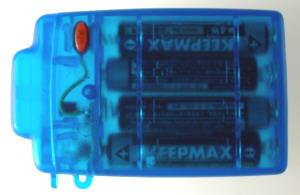

単四電池が４本入る充電器に、 スイッチとＬＥＤが内蔵されているものが１００円均一店で売られていた。 多分、回路は抵抗器１本でしょうと考えながら購入。 定電流回路を組み込んで長時間使用に変更、充電池回路は削除を考察。 厚みが１５ｍｍですので、胸ポケットに入ります。 画像は完成後のものです。
発光がスポットだったのでデータとしてはよい結果です。 ０．２１Ｗ、４００ｌｕｘ／２５ｃｍ、６０グラム

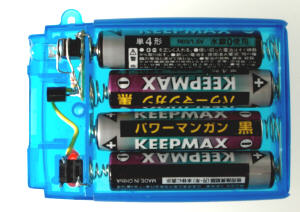

画像左から、点灯です。スイッチは押している間点灯です。中は：中の様子。抵抗器の代わりにＦＥＴ、ＴＲ、抵抗器を使い、定電流回路に変更。右は：不要となった充電器のソケット部分。

回路図など

使用部品

Ｑ１：２ＳＫ３０、Ｒ１：４７２Ω、Ｑ２：２ＳＤ５９２、 ＬＥＤ１：付属していたもの、スイッチ：付属していたものを使った。

動作原理

ＦＥＴ：Ｑ１と抵抗器：Ｒ１で定電流回路を作り、この電流をｉとし、 ＴＲ：Ｑ２のベースに加える。ＴＲの増幅率をｈｆｅとすると、 ＴＲのコレクタに流れ込む電流Ｉは、Ｉ＝ｉ × ｈｆｅとなる。 電流値の調整はＲ１で行う。

設計値

電圧６Ｖ、ＬＥＤ電流３５ｍＡ、 オーバー電流ですがトグルスイッチではないのでよしとします。

測定値

６Ｖ～４Ｖまで：ＬＥＤ電流３７ｍＡ、３．６Ｖ：３０ｍＡ
明るさは、４００Ｌｕｘ（２５ｃｍ）でした。
