0F＿電池１本・ＴＲ昇圧・ＬＥＤ３個

懐中電灯の電球の口金の中に回路を組み込んで白色ＬＥＤ１個を点灯する事ができたので、次は、ＬＥＤ３個ならどうなるか、単一１本で点灯、を考察。

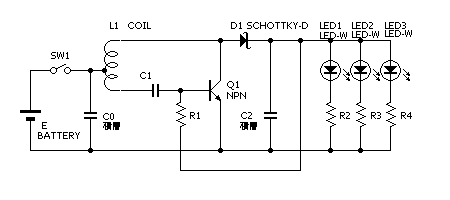

回路図、使用部品、データ

使用部品

Ｌ１：２．２μＨの鼓型のコイルに５ターンを上巻きする。上：１２Ｔ、下：５Ｔ。
Ｃ０、Ｃ１、Ｃ２：積層コンデンサ　１０４／２５Ｖ、Ｒ１：２２２。
Ｑ１：２ＳＤ５９２、Ｄ１：ショットキーダイオード、 ＬＥＤ１、２、３：白色ＬＥＤ、Ｒ２、３、４：１Ωです。

---

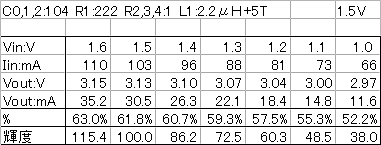

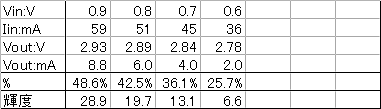

データ

Ｖin:ＶとＩin:ｍＡは入力電圧と電流です。
Ｖout:ＶはＬＥＤ両端の電圧、Ｖout:ｍＡはＬＥＤ下端に１Ωの抵抗を挿入し、両端の電圧から換算。３０ｍＶの時、３０ｍＡ。０．５Ｖ以下は、起動点灯しなかったので割愛。
１．５Ｖで３０ｍＡになるように抵抗Ｒ１を設定する。

ＬＥＤが３個なので５０ｍＡ位流そうかと試行錯誤したが、効率が下がりすぎるので、１．５Ｖで入力１００ｍＡ位に設定。

組み立て

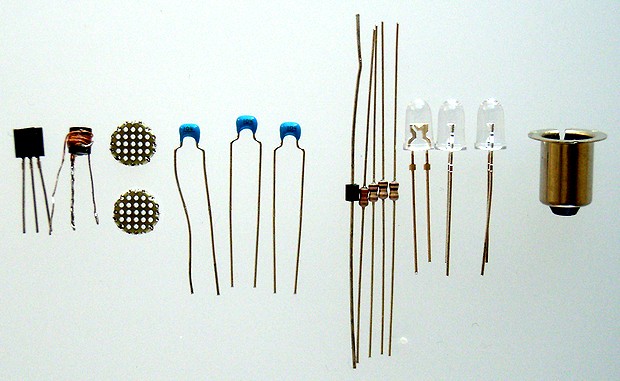

使用部品、左から

トランジスタ：２ＳＤ５９２、２．２μＨの鼓型のコイル、
穴ピッチ１．２７の両面基板を口金に入る８Φ位の円形に加工したもの２個、
積層コンデンサ　１０４／２５Ｖ　３個、 ショットキーダイオード、抵抗：２２２、１Ω３個、
白色ＬＥＤ３個、電球口金。

基板にトランジスタとコイルを載せ、脇にコンデンサを取り付けます。

使ったＬＥＤは日亜製です。このＬＥＤの足は、途中に太い部分があります。 この箇所の両側をニッパーでカットして、残ったバリをペンチでつぶして、 基板の穴に入るように加工します。 次に、ぶつかるスカートの部分をニッパーなどでカットして、ぴったりと並ぶように考えます。
基板に少し浮かして取り付け、足の間に抵抗１Ω３本を配線します。 この抵抗がないと、電流が特定のＬＥＤに多く流れ、最初にそれが壊れます。抵抗を入れるとこの危険から逃げられます。電流は、１０ｍＡで１０％の誤差に入りました。

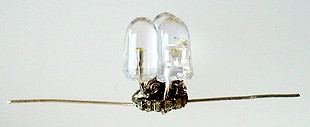

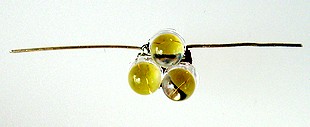

左：抵抗の位置がわかりにくいが、横からのもの。右：上から見たもの、 ＬＥＤがぴったりと並ぶように調整します。

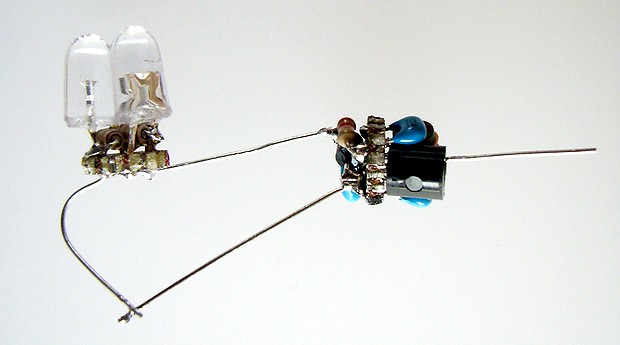

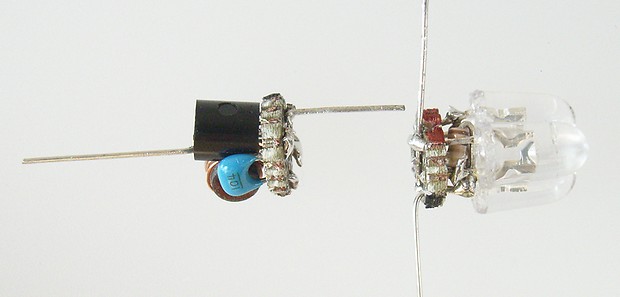

ここまでのものを、相対して並べて見る。この両基板の間に、積層コンデンサ、ショットキーダイオード、抵抗各１個を入れる必要があります。

昇電圧回路の基板の裏側に、積層コンデンサ、ショットキーダイオード、抵抗各１個を配線する。

うまく点灯するかとこの状態で点検。動作ＯＫを確認する。

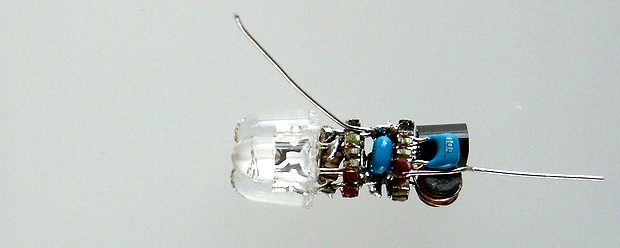

ドッキング成功。時間が経過したら、どうやって組み立てたかわからなくなるものが完成。動作ＯＫを確認する。右の線＋、上の線－です。１．５Ｖで１０５ｍＡでした。

口金に入れて、完成です

口金は中が一杯なので、＋側の樹脂を削除します。その結果は＋の電極を作る必要がありますので、＋側の電極を考察します。
パワートランジスタ用の絶縁物とはと目を使います。 絶縁物のバリが出ている方からはと目を差込み、反対側をポンチで打ち込みます。
出来上がった回路の周りをセロハンテープで絶縁して、口金に押し込みます。 ＋側電極を半田付けして完成です。

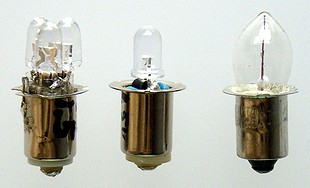

左端：完成した、ＬＥＤ３個の代用電球。
中央： 別頁の、ＬＥＤ１個の代用電球。
右端：付属していた、４．８Ｖの電球。

電球の規格は、口金のフランジ部分から、フィラメントの中心までの距離が ６．３ｍｍです。しかし、電球は光が拡散していますが、ＬＥＤは上方向しか発光しませんので、この距離に固執しなくてもよいようです。

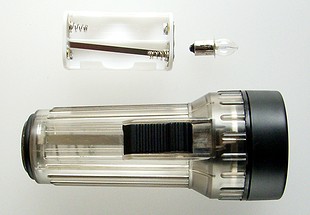

１００円均一店で入手した、単三４本使用の懐中電灯。
画像上左：単三４本用の電池ケース。上右：４．８Ｖ電球。 この２点を、単一電池１本と作成したＬＥＤ電球に変更する。

懐中電灯に入れて、点灯しました。

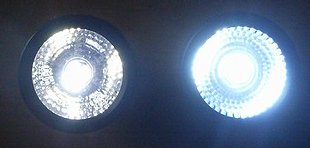

左：ＬＥＤ３個の本器、右：ＬＥＤ１個のもの。
左の日亜の色は独特の白です。 対する右の１００円均一点のＬＥＤは少し青っぽいです。
どちらが使いよいかは、電池の持続時間と明るさの相反する問題で決めるのは難しいです。

比較

ＬＥＤ個数	入力電流	ＬＥＤ電流	輝度	光源色	状態
３個	１０５ｍＡ	３０ｍＡ	３５０Ｌｕｘ／２５ｃｍ	白	３個分に広がる
１個	５０ｍＡ	２０ｍＡ	５２０Ｌｕｘ／２５ｃｍ	青っぽい	スポット
