0D＿電源電圧３Ｖ、どの回路が効率がよいかを考察

Ｗｅｂで白色ＬＥＤの回路を調べると、トロイダルコアを使った回路があります。 しかし、効率を調べたページはあまり見当たりません。 どの回路が効率がよく実用的かを実験しました。

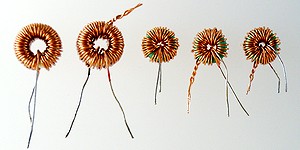

市販のトロイダルコアです。
左は１００μＨ(50T)、右は４８μＨ(40T)。
共に、１１Ｔほどいてタップを作り１０Ｔ巻き戻しています。 左端と中央は加工前のものです。
結果は、どちらも大差はありませんでした。

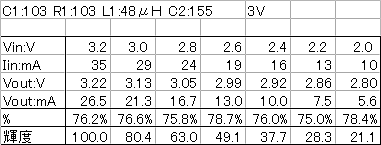

電源電圧、３．２Ｖから下がったデータです。 Ｑ１：２ＳＤ５９２、ＬＥＤ１：白色ＬＥＤです。
Ｖin:ＶとＩin:ｍＡは入力電圧と電流です。 Ｖout:ＶはＬＥＤ両端の電圧、Ｖout:ｍＡはＬＥＤ下端に１Ωの抵抗を挿入し、両端の電圧から換算。２０ｍＶの時、２０ｍＡ。
基本回路は、 「0C＿電源電圧１．５Ｖ、どの回路が効率がよいかを考察」 と同じです。

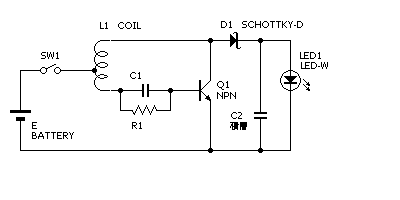

回路・その１・３Ｖ

多くの方が作成している回路です。

---

効率が７０％台というのははじめてです。随分よいです。

---

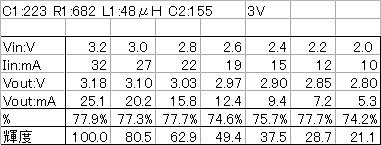

定数を変えると、いくらかはデータも変化しますが、 電流は少ないです。

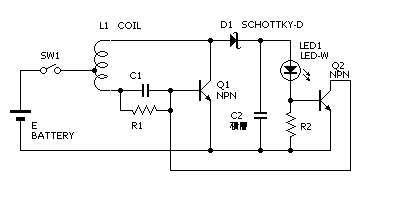

回路・その２・３Ｖ

ＬＥＤ電流を抵抗で検出し、トランジスタでフィードバック回路を作り、 ＬＥＤ電圧が高いときに、入力を低くします。

---

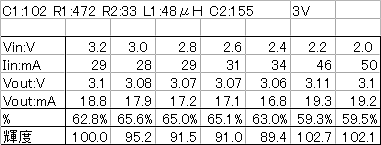

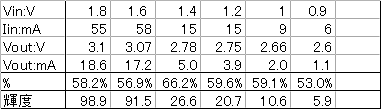

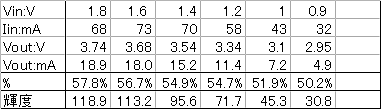

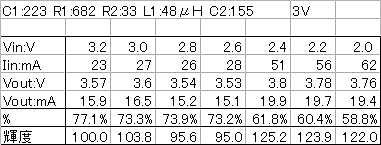

２．４Ｖ～２．２Ｖの間で、発振周波数が変化します。その後も１Ｖ近くまで点灯しています。

---

２番目のお勧め回路です。 定数を変えても、２．６Ｖ～２．４Ｖの間で変化します。 公称電圧、１．２Ｖのニッカド電池や、ニッケル水素電池には最適な回路なのかも。

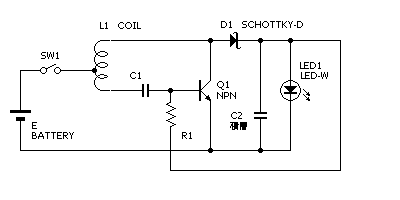

回路・その３・３Ｖ

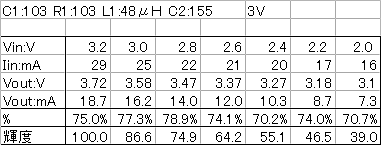

部品点数の少ないフィードバック回路です。

---

効率も随分よいですね。

---

少しＬＥＤ電流を増やしましたが、実用になる回路です。

---

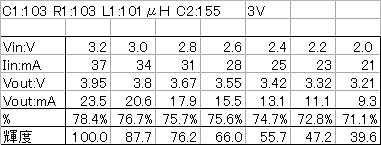

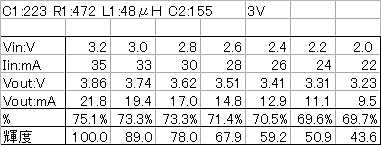

１番目のお勧め回路です。 トロイダルコアを１００μＨ のものに変更。
しかし、データの差は誤差の範囲ですね。
