9B_押しボタンランプ改造・単三1本でLEDを点灯


画像左は、径80Φ位の、豆電球を単三電池2本で光らせる、 壁掛けもしくは卓上用のランプです。 100円均一店では2個100円で市販しています。 上部のレンズ部を押すとスイッチが入り点灯します。再度押すと断になります。 定格は、電池:単三2本使用、電球:2.5V0.3Aです。
これに昇電圧回路を組み込み、LEDを単三1本で点灯します。 停電時などの非常時にぶつからない程度の明るさを考えています。 画像は、完成したもので、点灯しています。

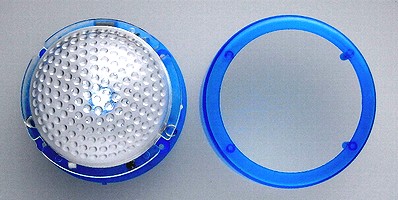

分解して、基板をいれ、LEDを接続。

画像左:底面、片側に基板を入れる
裏側の電池蓋を外し、電池をとり、4隅のビスを外します。 片方の電池の収納部に、接続線を取り付けた基板を入れます。 接続線は、電源2本、LEDの配線用2本、計4本です。
画像中央:表面、反射用の白紙を剥がし、LEDを接続
基板の+と−は電池の端子に半田し、スイッチからの線を−に半田します。
LEDの配線はスイッチの下の隙間を通します。点灯を確認します。
画像右:LEDを固定し、反射紙を貼り付けます
LEDの足は直角に折り曲げ、グリースティックで固定します。
反射用の紙を両面テープで元道理に貼り付けます。
使用した基板と回路、データは、 7F_常夜灯、単一電池1本を考察する・その2 をご覧ください。

枠を取り付け、完成です。


LEDの点灯を確認したら、カバーを載せ、枠をビス止めします。
表面の押し下げで点灯、再度の押し下げで消灯を確認します。
基板のVRをまわして明るさを調整します。電池カバーをして完成です。
