電チャリ点検・後輪に変速ケーブル取り付け

2021.12.01

車輪をもとに戻したので、変速ケーブルも元道理にせねば。

カセットジョイントの場合

このページの資料、シマノのWebページより借用
レボシフトを動かし、３速にセットする。

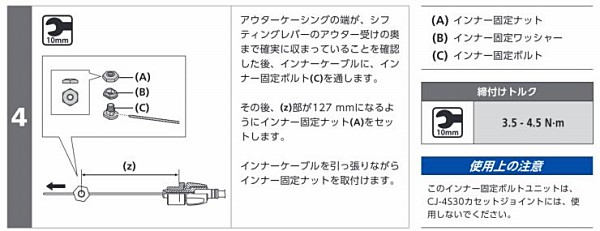

ケーブル先端は、インナー設定ボルトを127ｍｍ位置にセットする。

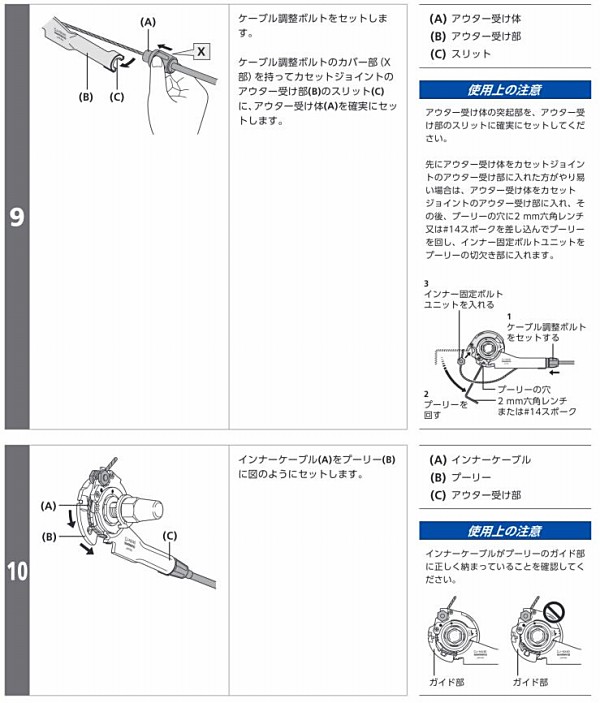

ケーブル調整ボルトをセットし、インナーケーブルをセットする。

実際の画像

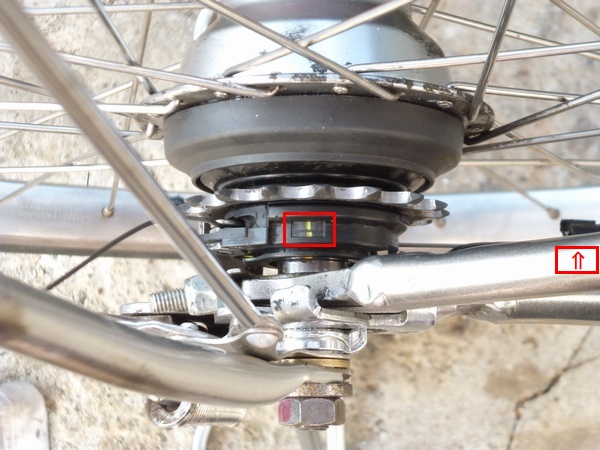

レボシフトを動かし、３速にセットする。中央赤枠表示部分のマークが前後に並ぶように右赤枠の矢印の箇所を調整して合わせる。
