2014.04.02

パソコンと周辺機器がまた増えた。ノートパソコン用にもスイッチを設置しよう。 １台に１回路を考えると、追加の電源スイッチ箱を作ったほうがよいと考え、今度は、３個口を考察。

今回は、型番・品名などは不明です。領収書には販売店の品番しか表示がありません。

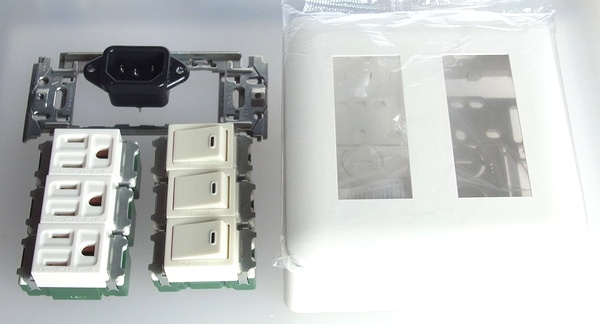

画像左：

上：フルカラー取り付け枠　４５ｘ２＝￥９０－、３Ｐコード受け　￥２５０－
左：アースつき３Ｐコンセント　２２０ｘ３＝￥６６０－
右：片切りスイッチ　１６８ｘ３＝￥５０４－

画像右：

上部：コンセントプレート　￥１９６－
下部：モールボックス　￥６８０－

別途、３色Ｆケーブル、線材、ケース固定用の金具などが必要です。

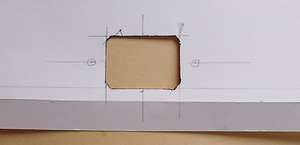

最初に、３Ｐのコード受けを取り付ける穴を作ります。紙に寸法を記して切り抜きます。それを、取りつける箇所に貼り付け、ペンで内側をなぞります。取り付け位置は中身の位置により決まります。間違えると組立られません。仮組などをして場所を考えます。

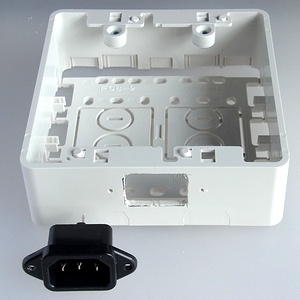

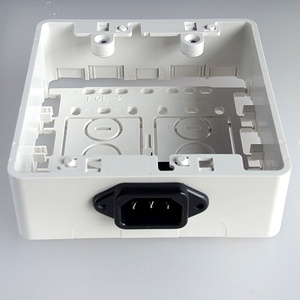

３Ｐコード受けの上下を考えて取りつけます。

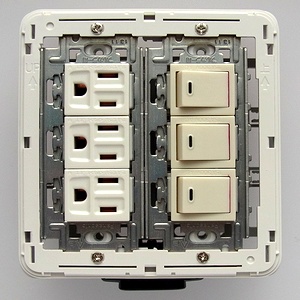

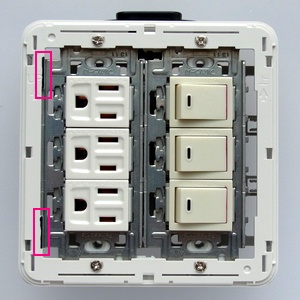

プレートに部品を取り付け、ねじ止めをすると表面が平らになりません。よく見ると赤枠の２か所がぶつかっています。ぶつかる個所をカットして、右のように収まりました。後日調べるとぶつからない構造のプレートもありました。選択を間違えたようです。 左右の画像で、３Ｐのコネクタの位置が違います。中の配線を考察中で、まだ天地が決まっていません。スイッチの右端が赤いのは、接の時の表示用で、赤表示が使用中です。

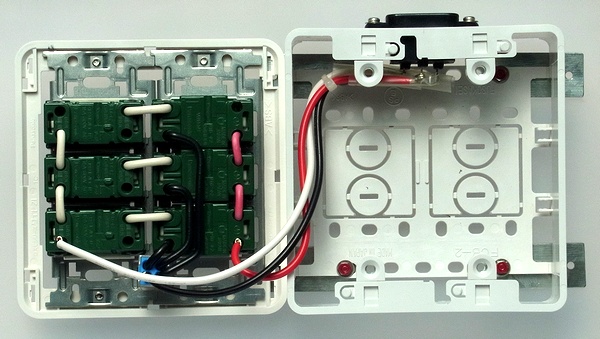

裏面の４隅に取り付け金具をねじ止めし、手持ちの赤いマニキュアのエナメルで緩まないようにねじを固定します。 Ｆケーブルで配線をして、３Ｐコード受けからの線に金具を圧着して挿入し、配線が完成です。

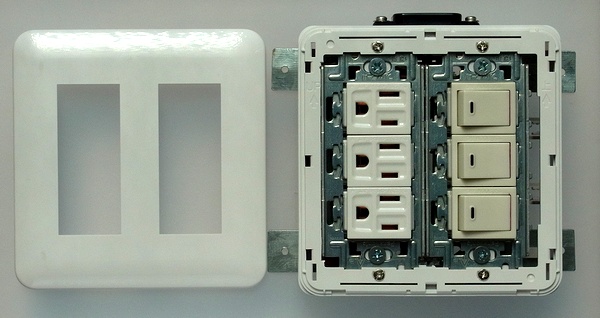

コンセントプレートを線材をはさまないように注意してねじ止めします。 カバーをはめて完成します。

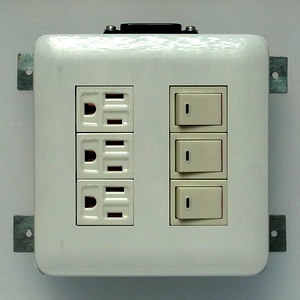

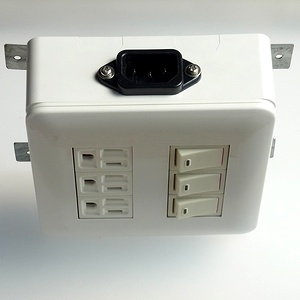

左：正面から見たところ。右：斜めから見たところ。邪魔なケーブルがなくてすっきりです。

パソコンなどに使われるアース付の３Ｐケーブルには電流容量の違いにより種類があります

１番多いのは；１２５Ｖ、７Ａです
次は；１２５Ｖ、１０Ａです
容量の多いものは；、１２５Ｖ、１２Ａです

機器により、起動時に電流を食うものもありますので、使用には注意が必要です
