3C_東芝・K−243に10ΦLED4個を入れる

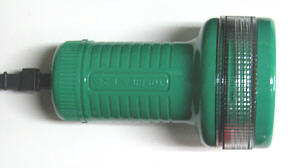

これは、市販品の東芝・K−243です。
防水型で後部を回転すると点灯します。
片手ではスイッチを回転するのは少し無理です。
当初は、LED電球をいれていたが、実用にしようと変更です。 10ΦLED4個を定電流で点灯します。 常時、車のグローブBOXへ置いています。
入力は、可変電源でのテストでは、6V〜4.5Vまで、 約100mAで電流変らずです。
照度計テスト:1100Lux/25cm

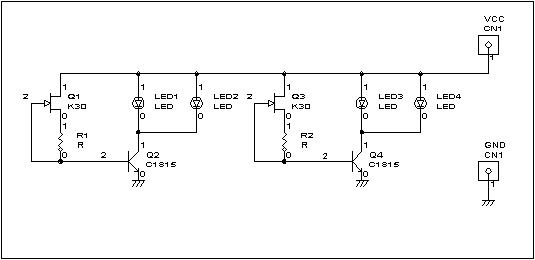

回路図と形状

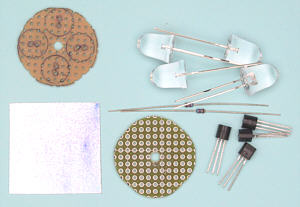

回路と部品は、単一3本の懐中電灯と同じです。

FETとトランジスタで定電流回路を作っています。 同じ回路を2回路作りおのおでLED2個をドライブ、 計4個で100mAの設計です。

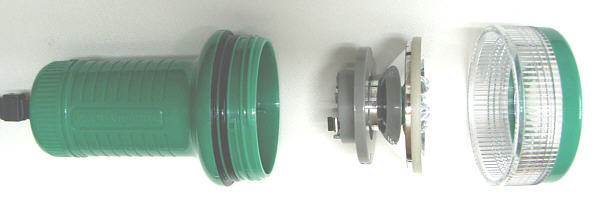

構造を考察する


頭部の構造は、反射鏡は頭部にしっかりと差込まれ、ねじ込み時には回転します。 電球の取付け部分は電池側と一体になって回転しません。

LED基板は、反射鏡の中へ入れなければいけませんので、構造が問題です。

頭部から反射鏡を外すのに勇気が要ります。 電球差込み口にプライヤーを当て力を入れてこじり出すのです。 いい加減な力の入れ方では、多分割れてしまうでしょう。

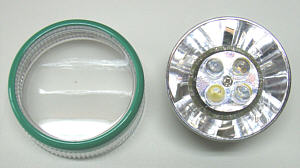

反射鏡は中へLED基板を入れて、電池側に固定し、 頭部のみが回転する構造に変更します。
この為、反射鏡の外周を削って小さくします。その後、電球ホルダーを加工して、 反射鏡を接着剤で固定します。 LED基板は、配線は必要ですが固定はなしになりました。 前面のカバーで固定されて動きません。 電極は間違えないように配線します。

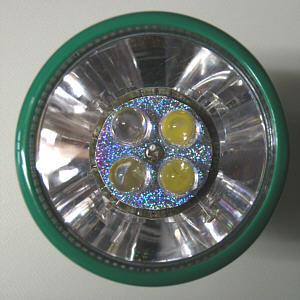

完成です

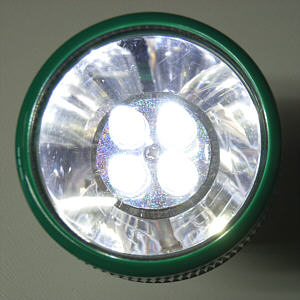

完成です。10ΦのLEDが4個並んでいます。 点灯はさすがに正面からは撮影できませんでした。

入力は、可変電源でのテストでは、6V〜4.5Vまで、 約100mAで電流変らずです。
照度計テスト:1100Lux/25cm
