DELL Optiplex 790・リムーバブルHDDケース入替

2021.08.26

この機は実験用に永く使われてきた。そのため、外観も随分変更された。 と、言ってもSDカード読み取り機の箇所の変更だが、で、今まで使っていた 「リムーバブルHDDケース」が壊れたので、取り替えました。 下図右端赤枠

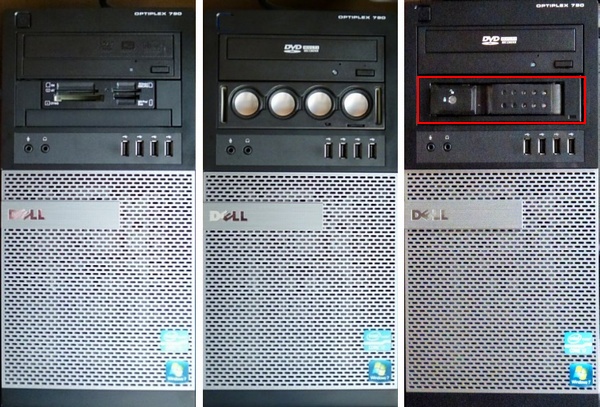

左端:購入時SDカード読み取り機      中央:SPに変更      右端:リムーバブルHDDケース、赤枠。

リムーバブルHDDケース入替

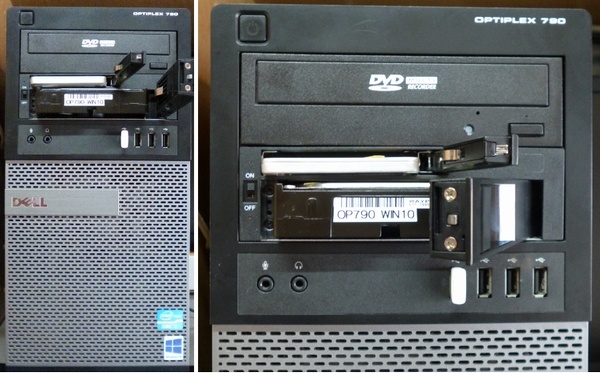

左図:全体図。右図:部分の拡大。
今までは、入替られるドライブは1台だったが、今度は、2.5インチ1台、3.5インチ1台と、2台が取り替えらるようになった。
内部の配線は、3.5インチはポート0、2.5インチはポート1に接続。

SSDの速度を計測

起動ドライブをポート1に、測定するSSDをポート0に入れて、速度を測定します。
SSDの Read/Write 速度は使用する機材によっても違って来るので目安です。

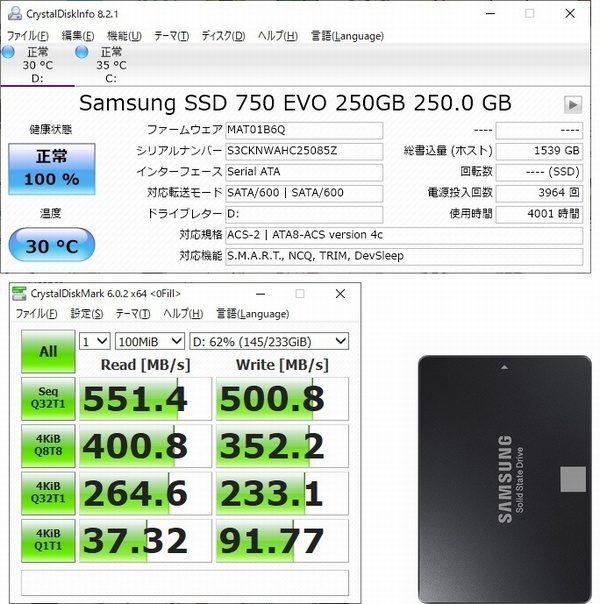

2019年購入。使用時間は短いです。

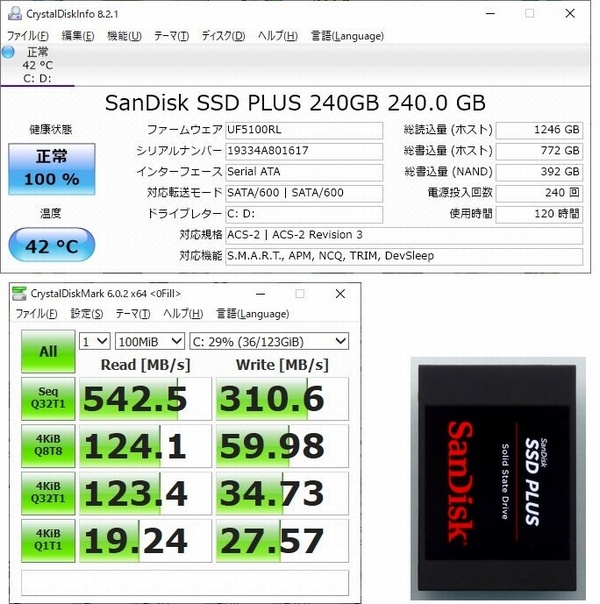

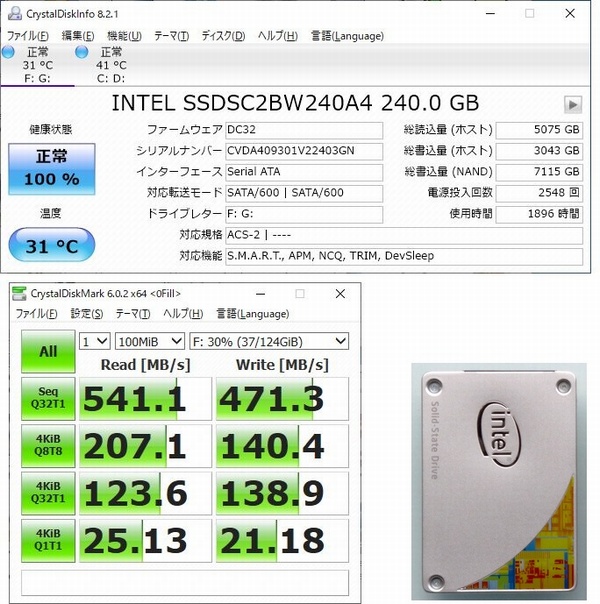

2014年購入。手持ちの中では、1番古いです。

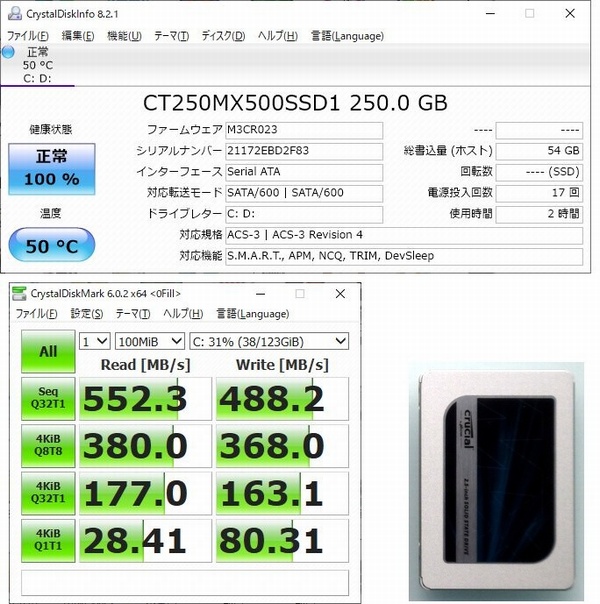

2021年購入。最近、手に入れました。

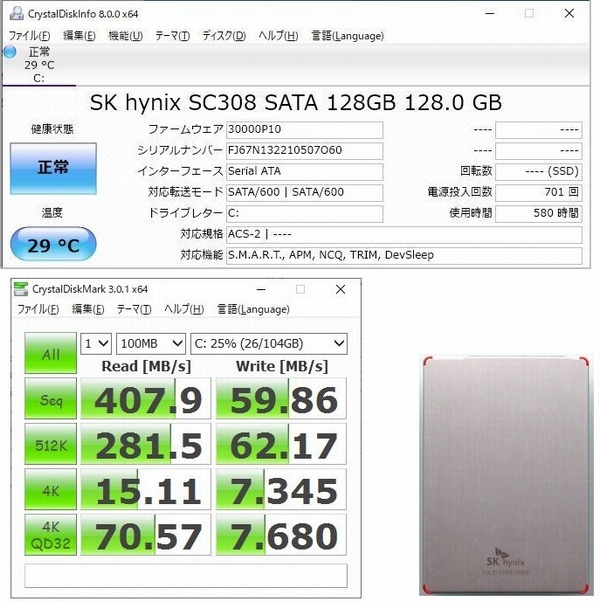

Dell inspironに内臓されていたもの。

参考:別の機器で使われているもの。

雑感

SSDの進歩は早く、現在では、M2というボードが普及しています。
小生の使用する機材にも。最初からこれが設置してあるものが増えていますが、 SSDと比較して、使用感、速度にはあまり進歩は感じられません。

結局、本機のWin10ドライブは、3番目のCT250GBになり、Linux用として4番目の Hynixが使われることになりました。起動ドライブとしてポート0を使うために SSDを3.5インチ変換ケースに入れて使っています。

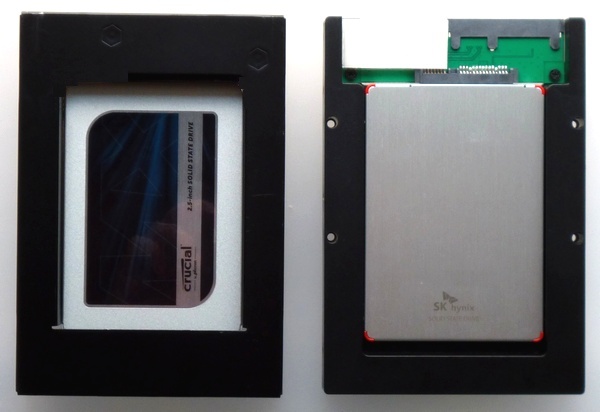

左:Win10用Crucial。右:Linux用Hynix、上部の白い樹脂は、押し出す時のメカがうまく当たるように下駄をはかせたもの。

Windows 10 完成


先日ダウンロードした最新の「Win10 21H1」があるのでインストールしました。


OSのみをインストール。

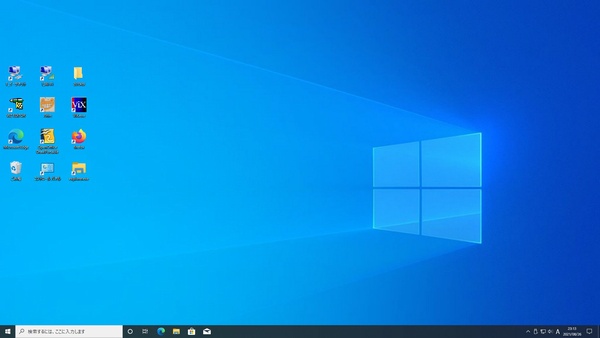

その後アプリも追加。

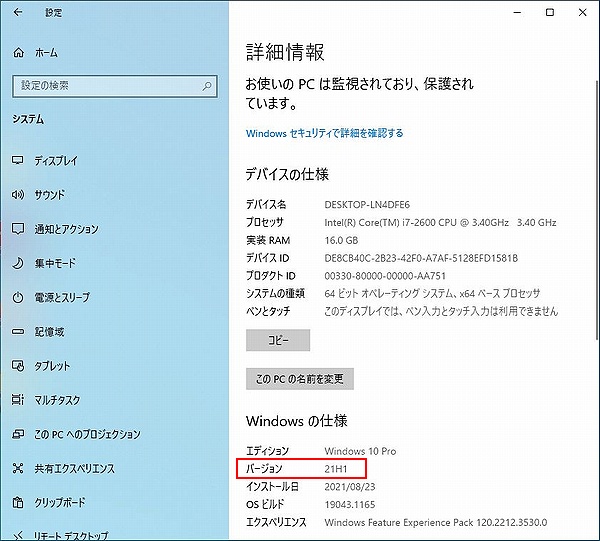

完成です。バージョン21H1 です。

電源断は、

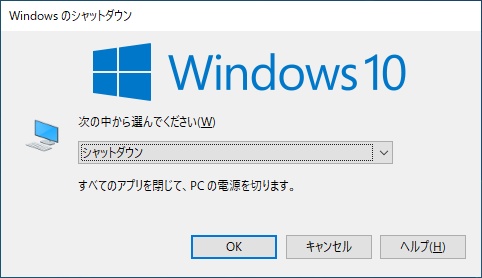

ALT+F4 を一緒に押すとこの画面が出ます。
OKが選択されているので、Enterキーを押し下げると断になります。

Linux Mint 19 完成

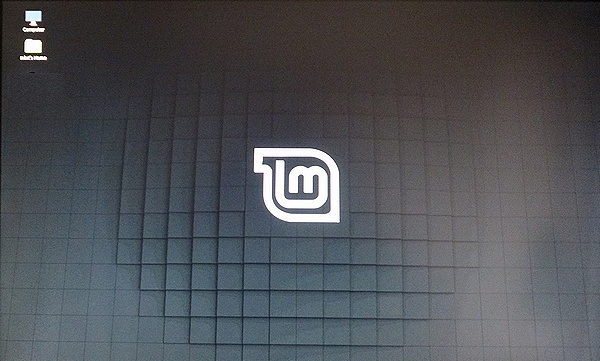

Linux Mint はこんな画面です。ネットサーフィン専用に使われています。

電源断は、

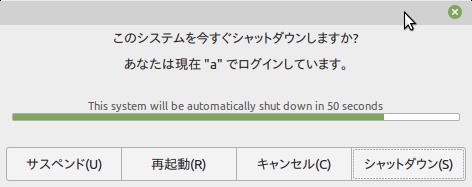

CTRL+ALT+DEL を一緒に押すとこの画面が出ます。
右端のシャットダウンが選択されているので、Enterキーを押し下げると断になります。
