ＰＣ－ＭＰ５ＢＧ７、ＨＤＤの換装

2011.08.23
手元に使われていない、 ＨＤＤ ６０ＧＢ ２．５吋 ５４００ｒｐｍがあったので、 取り替えたら動作が速くなるかと実行。 結果は、余り変化はないが、容量が多くなっただけ安心です。 新しいＨＤＤですので静かになりました。
しかし、最初にＨＤＤのクローンを作ったのだが、起動せず、ＯＳからのインストールとなりました。また、解体の面倒くささは、ビスの数でわかりますが、非常に面倒です。

解体新書

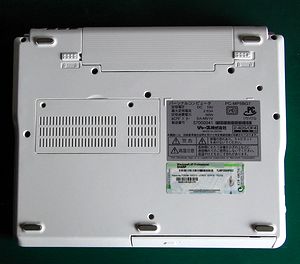

裏面のビスを取り外します。何種類かありますので、取り付け時に間違えないように 紙にセロハンテープなどで、位置をあわせて貼り付けます。右の画像、全部でビス２１本。 右下のビス２本は、ｃｄ－ｒｏｍを外したあとで現れる。

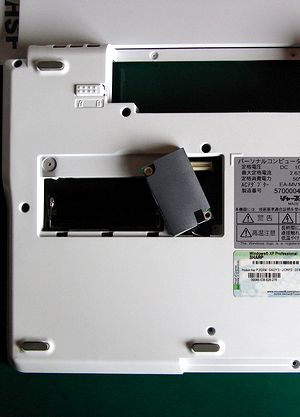

メモリーカバーも外し、カバー内の無線ＬＡＮボード取り付けねじもとり、ボードを少し持ち上げ、ケーブルコネクタ２Ｐも外したほうが安心です。 バッテリを外すとその下に２本、ヒンジの部分の両サイドに２本あります。

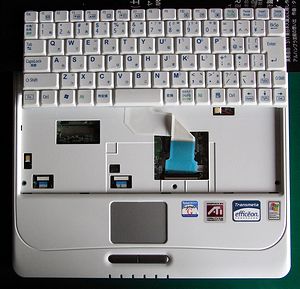

丁寧に表面にします。ＬＣＤ面に傷をつけないように水平に広げ、 紙などをうえにおき、キーボードの手前側に薄い樹脂版などを差込み上にあげ、 位置をずらします。キーボードの接続ハーネスは、コネクタの黒い横棒をずらして 外します。

ＣＤドライブが緩んでいますので、手前に引き出します。 その中の前面パネルを固定しているビス２本を外します。

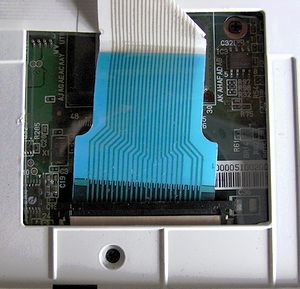

右の画像：無線ＬＡＮボードです。ビスは外れていますが、ケーブルがコネクターでつながれています。丁寧に外します。この箇所、最初の項目の説明と同じです。

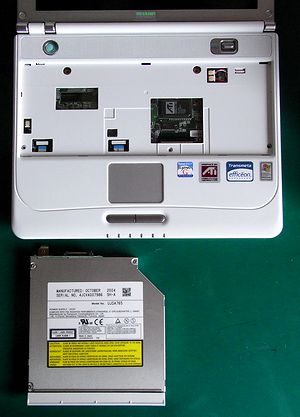

ＣＤドライブを外したあと、パネルとの隙間に厚紙を挿入します。無理に広げると その右にある、前面のプラスチックのラッチを壊します。

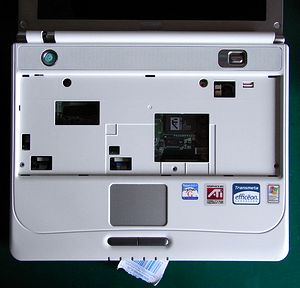

パソコンを右の方向に立てます。前面パネルの左側の隙間を少しづつ広げ、小生は爪で広げました。ＬＣＤとの左のヒンジ部を浮かせ、パネルを右の方向に少しずらします。 右のヒンジ部分が少し浮きます。次に、パネルを浮かせたまま、手前に少し移動します。 パネル手前のラッチが外れて、パネルが全部浮きます。

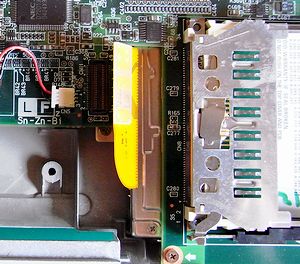

静かにパネルを押えて、右上のＭＯＢＩＬＥスイッチの表面にセロハンテープを貼り、 組立時にスイッチを破壊しないようにします。その下の２Ｐのコネクタは上側を外します。 パネルを丁寧にずらし、マウスパッドのハーネスを外します。

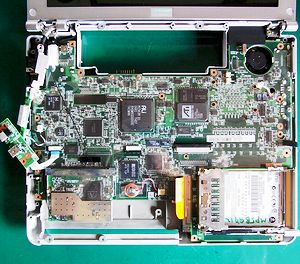

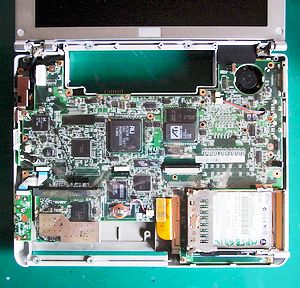

画像右：パネルが外れるとプリント基板が見えます。 ＨＤＤは右下のカードホルダーの下です。

ＨＤＤのコネクタを外します。マイナスドライバーで丁寧に行います。
右の画像：基板を固定しているビスを外します。左手前の音声出力の基板の下にも 取り付けねじがあります。

基板上のねじ、ＨＤＤ取り付け用のビスなどを含んで１７本です。
右の画像：基板を注意しながら左側を少し浮かせます。おかしいときは、まだビスがあります。基板左上にＬＣＤとの接続がありますが、外していません。 右上部のディスプレイコネクタとＵＳＢコネクタを、基板を左にずらし筐体の穴から外します。ここは、取り付ける時に、ＦＡＮにぶつかり入れにくいです。ＦＡＮを動かしながらなだめすかして入れます。基板が外れると手前下にＨＤＤが見えます。画像はもう外してます。ＨＤＤは周囲４本のビスで固定されています。

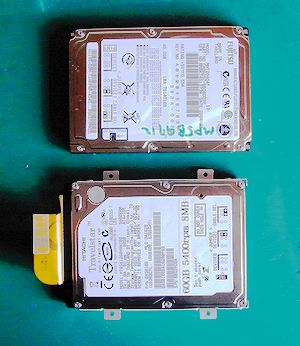

ＨＤＤの金具を新しいＨＤＤに取り付けます。あとは、分解の逆を行えばもとに戻ります。ねじが余らないように注意して組立ます。小生、ＣＤドライブの中のビス２本が余り悩みました。
右の画像：やれやれ完成かとクローンのＨＤＤが通電するも起動しません。ＢＩＯＳではＨＤＤを認識しています。もう一度パネルを外して調べても原因不明です。
結局、ＯＳの再インストールを行い完成しました。ＣＤ－ＲＯＭからの起動はＢＩＯＳの点検、起動ドライブの変更が必要です。新しいＨＤＤは静かでした。動作は余り速くなったような印象はありません。
