25.05.29

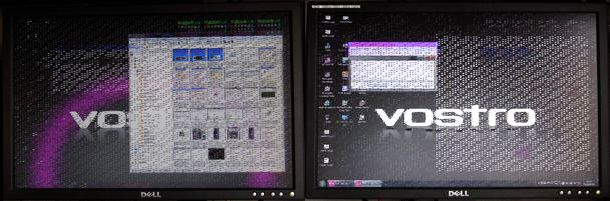

Ｗｉｎｄｏｗｓ ７ の画面

Ｗｉｎ７の画面一面に細かいノイズが表示された。このパソコンのＨＤＤは、リムーバブルなので、ＸＰのＨＤＤに取り替えた、こちらはノイズは表示されません。

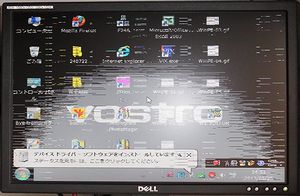

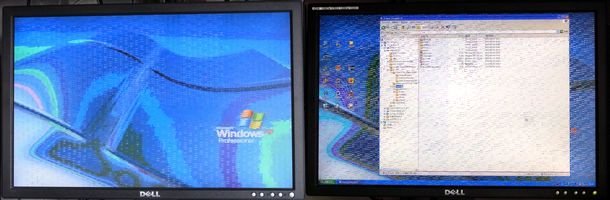

Ｗｉｎｄｏｗｓ ＸＰ の画面

やれやれ、ＨＤＤが壊れたか、取り替える時間かなと使っていると、同じ様に画面にノイズがでて、とうとうキーボードもマウスも効かなくなった。 この原因はビデオカードかと、分解することに。

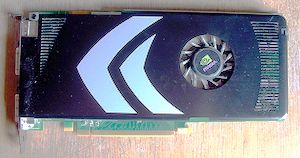

画面は、ボードの裏側、下面です。
このボードを外すときは注意が必要です。コネクタは、PCI Express x16 です。 コネクタの右端にはラッチがあり、そのラッチがボードの切り欠きに下から嵌っています。つまり、ボードの抜け止めです。これがよく見えません。注意して上面から下へ押し込みながら、ボードを手前に引き抜きます。

ボードの上面から、ビスを外します。すべて同じ長さで、スプリングがついています。

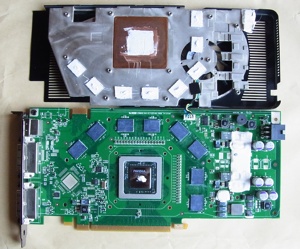

画面中央の小さなコネクタで、両面がつながっています。反対側には開かないように注意が必要です。
コネクタを外して、ごみや埃を掃除します。中央のＧＰＵには放熱用の熱伝導グリスが塗布されています。汚さないように注意が必要です。
綺麗になったら、元道理に組み立てて完成です。

このような細かいもの綺麗にするには、カメラ用品のゴム球から棒が出たような格好のものを使うと便利です。例：商品名、ジェットブロアー(エツミ)。

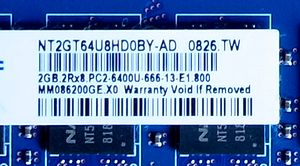

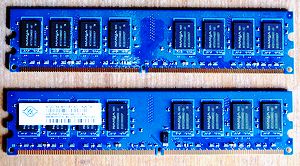

メモリー２ＧＢ ２枚、ラベルの拡大写真

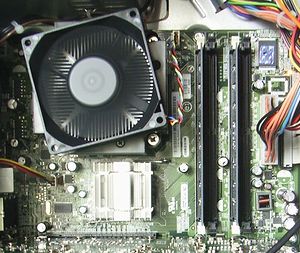

メモリーを外して、ボードのコネクター部分を掃除します。メモリーのメッキ部分には指紋をつけないように注意。ごみなどを掃除します。
取り付けには、充分の注意が必要です。押し込むのに力を必要とします。壊れないかと心配になります。横のラッチが嵌れば差込は正常です。

話が前後しますが、ビデオカードがメモリーのラッチとぶつかります。 ビデオカードを先に外さないと、メモリーは抜けません。組み立ては、その逆を行わないと２重手間です。

コネクターの緩みを調べて差し込みます。特にＳＡＴＡのＨＤＤのコネクターは緩んでいる可能性があるので、外して、再度差し込みます。
筐体の中の埃や、ＦＡＮの羽根も掃除します。メモリーを差込み、ビデオボードも取り付けます。

通電して最初の画面には驚かされました。え～、まだ何処かおかしいのかな？
しかし、２度目の電源オンで正常に戻りました。
原因不明ですが、よしとしました。

パソコンの故障かとおかしな現象が生じたら、パニックにならずに、分解掃除をしましょう。表示がおかしくなったディスクトップパソコンはこれで２台目ですが、共に正常に戻りました。

厚さ５ｍｍのゴムシートが手元にあった。 これを、５０ｘ２００に切断し、パソコンの下の前後に敷いてみたら、動作音が随分小さくなりました、以前は、棚板も振動していたようなのでうるさかった。静かになって、幾らか苛々から開放されました。

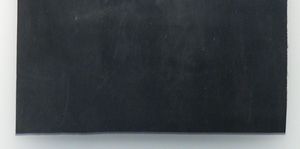

画像は、ゴムシートです。５ｔ。

25.07.06

上記の手入れで、画面の乱れも直ったのかと安心していたら、また、 同じような現象が生じた。再度、分解して点検するも改善出来なかった。 ためしにと、２枚差し込んであるメモリーの片方を外したら、 異常が出るまでの時間が長くなります。さては、メモリーの異常かと手持ちのものと交換するもこれは失敗でした。起動しません。動作速度が合わなかった。
今度は、挿入してあるスロットを変更しました。１個横にずらし、白スロットから黒スロットに差し込みました。あれ、１時間が経過しても異常が出ません。 メモリーではなく、メインボードの異常のようです。寿命かな。 ５年も経過すると、取り替えろと言うサインかな！！

25.07.23

あはは、また。調子が悪くなった。
やむを得ず、ビデオボードを外し、メインボードに搭載の映像出力コネクタを使うことにした。ドライバーがないというので、あちこちから探してインストール。今度は、画面も安定していて乱れません。ここで、原因はメインボードではないことが判明し、ひと安心です。しかしこのまま使うと、１画面です。どうすべきか考察！！

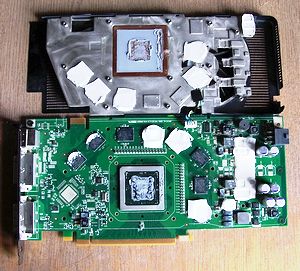

ビデオボードを外して、点検です。ＧＰＵと放熱板との接触面の熱伝導グリスがいい加減な状態になっていたので、全部アルコールを使ってふき取り、ＧＰＵの外側のドライブ用のＩＣのグリスも掃除します。ＣＰＵ用のグリスを調達して、組み込みます。ここで、 グリスを塗ったときにミスをしたのか、特定の色表示がおかしくなりました。めげずに再度分解して点検。また、アルコールでＧＰＵの周辺に飛び出したグリスをふき取り再度塗りつけ、周辺のＩＣの放熱シートも取替え、丁寧に組み立てます。無論、メモリーは正常のスロットに戻します。
電源オン、何事もなく正常に戻りました。めでたし、めでたし！！

25.08.19

めでたしめでたしは、続かず。また、おかしい！！

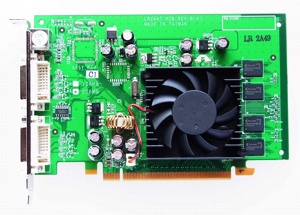

先日、秋葉原を徘徊していて、ビデオボードを見つけた。ＤＶＩ出力が２個ついていたので、早速購入。何、補償無しですので、￥５００－でおつりが少し。
帰って載せ替えました。動作ｏｋです。ＮＶＩＤＩＡ　Ｇｅｆｏｒｃｅ　７３００ＧＳと表示が出ました。 ４Ｐの別電源は不要ですので、普通に２画面が出るだけです。
