電チャリ点検・チェンを交換、ワイヤー交換

2022.08.10

先日、坂道を登っていたらチェン飛びを経験した。チェンが伸びているのかと、 入手してあったものと交換することにしよう。ついでに、ワイヤーケーブルも交換することにした。

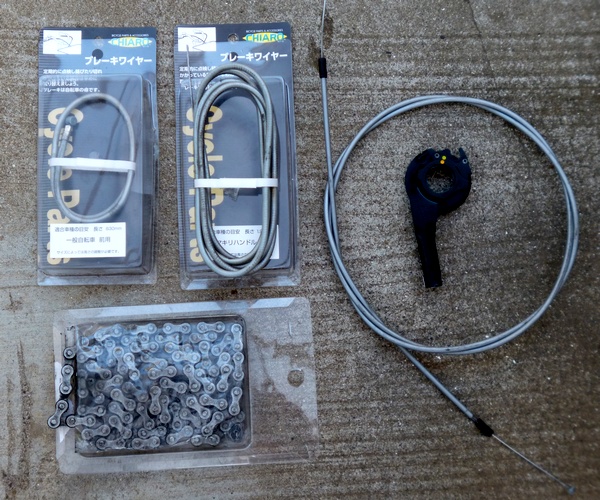

機材をそろえる


この機材は、最初に写真を撮るのを忘れたので、取り替えた後の機材の画像です。
ブレーキワイヤー、チェーン、変速ワイヤー、変速小物、です

前輪のブレーキワイヤーの交換

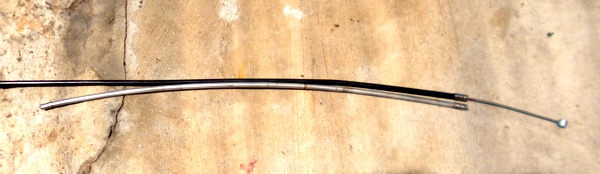

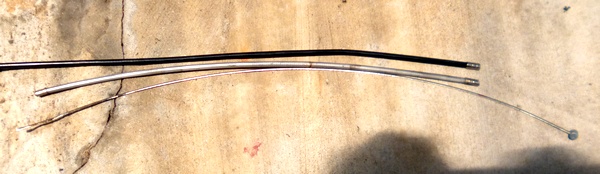

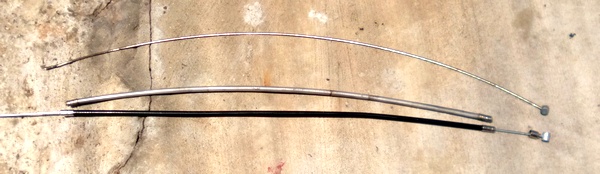

取り外した前輪のワイヤーケーブルと、新しいワイヤーケーブルを並べます。


古いワイヤーケーブルの芯線を新しいワイヤーケーブルに挿入します。
長さをそろえて、新しいケーブルを芯線ごとカットします。
そうするとケーブルの外装が変形しません。


画像下:新しいケーブルに芯線を挿入します。

同様に、後輪のケーブルと変速ケーブルも処置します。

チェンとを変速ケーブルを交換

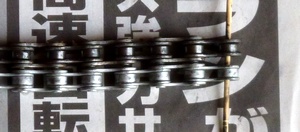

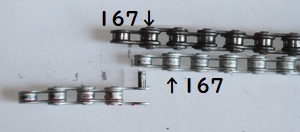

取り外したチェンと、新しいチェンを並べます。画像に右:先端。
画像左:後端、上;古い方。167駒目が上と下で、違います。 約1コマチェンが伸びているように見えます。 168駒目で新しい方のチェンを切ります。

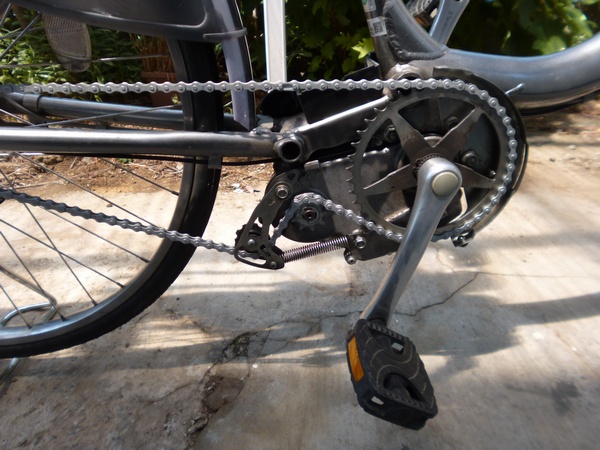

チェンカバーを取り外し、注意して新旧のチェンを取り替えます。

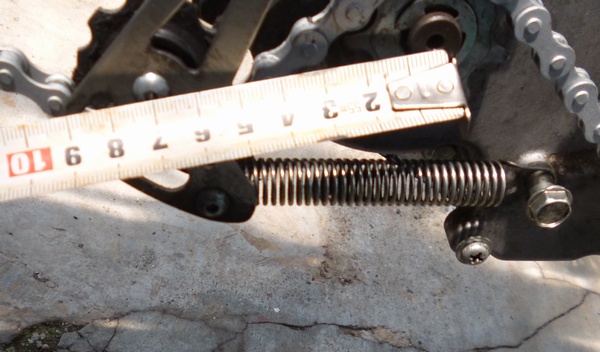

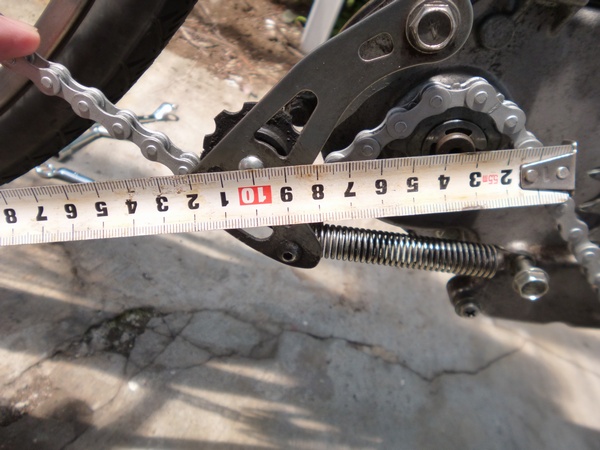

駆動用ギアとガイド用ギアの距離は 65 mm と指定されています。 以前の伸びたチェンに合わせたままなのでので、新しいチェンでは 70mm と寸法が違っています。


後輪の軸を少し前に移動して、65mmとなりました。


変速ケーブルも新しいもの交換。3速目にして、調整。変速機の小物も交換しました。

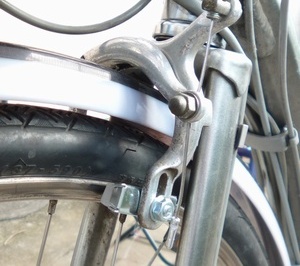

前輪のワイヤケーブルとブレーキシューを交換

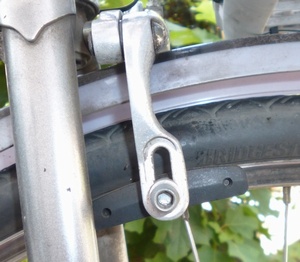

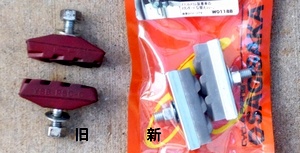

ブレーキの効きが良くないので、ブレーキシューを右端のシクロクロス用の長いものに変更しました。左端の赤から灰色になり、次は黒です。

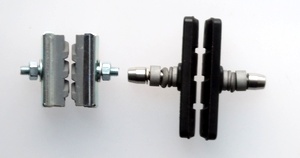

左:今までのも。           右:シクロクロス用に取り替え

後輪のブレーキワイヤケーブルの挿入、ローラーブレーキに注油を

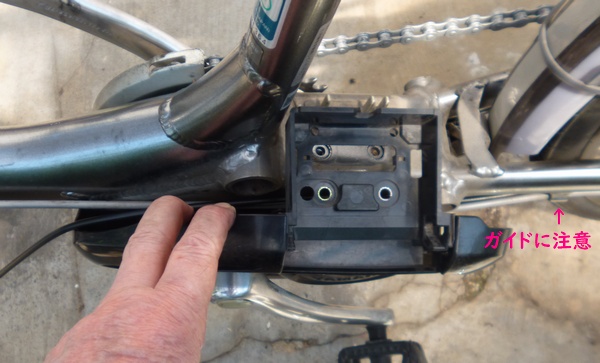

後輪のブレーキワイヤーは、入れにくいです。バッテリの設置場所の底辺のビス2本を取り外し、カバーを手前に引いて、挿入します。また、画像の「ガイドに注意」の箇所は、鍵のワイヤーが手前のガイドにありますので、奥のガイド穴に挿入します。

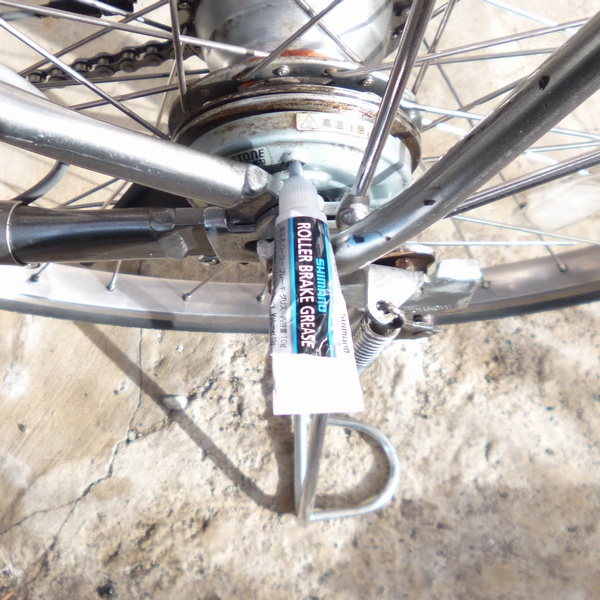

ブレーキに潤滑油を注油。規定値は5gだそうです。このチューブには10g入っていますので、半分を車輪を回しながら押し込みます。

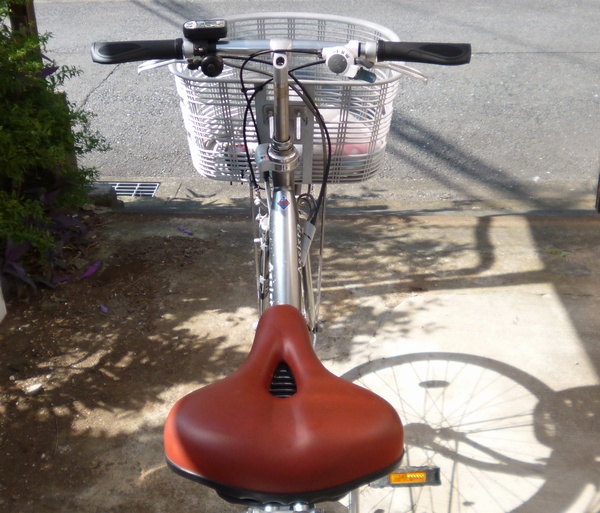

完成です

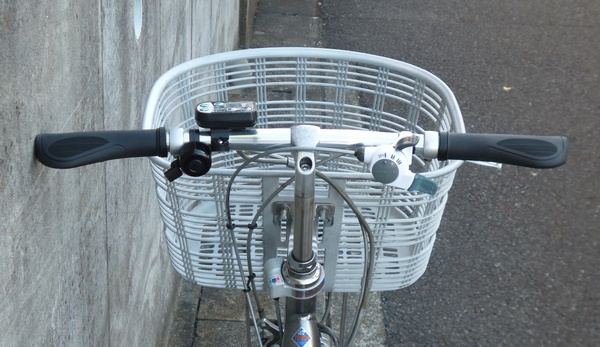

ワイヤーケーブルの交換で、ケーブルが黒になりました。 サドルは、ママチャリのものと入れ替えました。 試走してみたら、チェンの飛びは解消され、音も静かになりました。


依然の状態。ワイヤーケーブルは灰色でした。
