7A＿常夜灯・ＬＥＤ１個。微電流で実用になるか

色んな電子工作を楽しむうちに、少し使った電池の山ができてしまった。
中途半端なので、モーターを動かすのは無理、白色ＬＥＤの懐中電灯として持ち歩くには連続使用時間がわからない。と利用価値に悩む電池です。捨てるのはまだ惜しい、使えそうだ。 再利用して、エネルギーを使いこなして処分しよう。と悩んだ末の作品です。
微弱電流で白色ＬＥＤを連続点灯して、常夜灯に使用するためには、何ｍＡ流せばよいのかの考察です。無論電池は直列で、昇電圧回路などはありません。

定電流で連続点灯・１ｍＡ

ＦＥＴの２ＳＫ３０を使って、１ｍＡの定電流回路を作り単三３本の電池ケースにいれて、床から２メートル位の所に吊るし使ってみました。常時点灯です。
取付けた箇所が悪かったのか、当初期待した明るさではなかった。実用としては少し無理があったようです。持ち歩いて見ると、真夜中の室内なら歩けますが、階段では少し無理の様です。

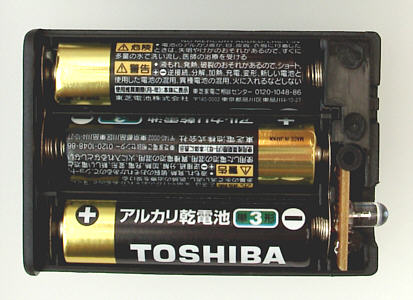

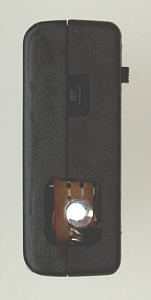

画像左は、中の構造。ＬＥＤの脇にＦＥＴを入れた。右は点灯状態。

定電流で連続点灯・２ｍＡ、２．５ｍＡ

もう少し明るくと、ＦＥＴの２ＳＫ３０を使って、２ｍＡと２．５ｍＡの定電流回路を作り電球のベースに入れます。

画像左上から、電流を測りながら実験。プリント板に部品を取付けリード線を整形。完成。
左は回路図、上図はそのデータです。
電圧：ＶＣＣ測定範囲、１０Ｖから３Ｖまで。電流：ｍＡ、ｎｏ．１、ｎｏ．２。
結果は甘く見て６Ｖから３．６Ｖまで使えそうです。

電球・２．５ｍＡ

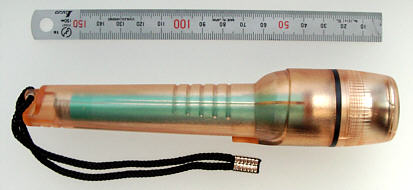

１００円均一店で入手した、単三２本の懐中電灯に単五電池を４本入れた物に入れてテストです。全体に光が回って、反射板も役に立ちそうです。
計算値では２．５ｍＡ、連続使用時間、単五４本：４００時間、終止電圧３．６Ｖ。
照度計テスト、２ｍＡ：９０ｌｕｘ／２５ｃｍ。２．５ｍＡ：９５ｌｕｘ／２５ｃｍでした。

そのほか、２ｍＡ

このページの冒頭の電池ケースには、同じく１００円均一店で入手した単三２本の卓上電灯からはずした蛇腹(？)と電球頭部を取り付け、ランタンには電球を入れた。共に２ｍＡです。

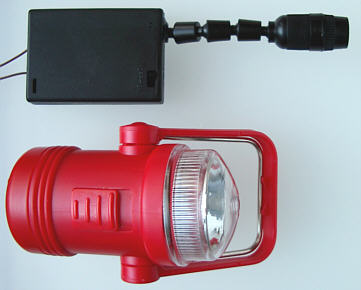

画像左は：外観、右は：点灯状態です。
計算値では２ｍＡ、連続使用時間、単三４本：１５００時間、単三３本：５００時間、 終止電圧３．６Ｖ。
