0K＿ＬＥＤ用 ＩＣ ３．０Ｖ 実験
26.03.06
白色ＬＥＤを点灯できる小さなＴＯ－９２サイズのＩＣが販売されている。
これらは簡単な回路で実用になるのかを実験しました。
動作電圧、３Ｖ用と指定があるものも、１．５Ｖで動作するかも実験しました。お楽しみください。
実験の様子

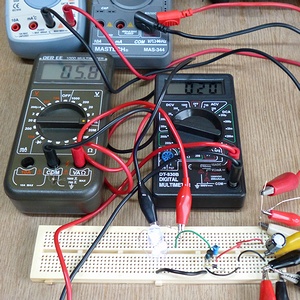

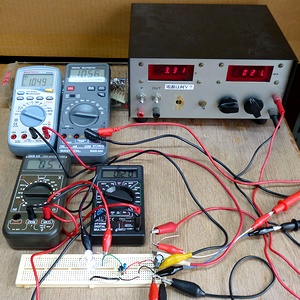

市販の実験用のボード、テスター、可変電源などが必要です。 左：全体図、右：手前のアップ図。
実験・その１・ＣＬ０１１８Ｂ
ＩＣメーカーが出している、標準的な回路です。
ＴＯ－９２型の小さなＩＣ、コイルの２点で、回路が完成します。
コイルを変更すると、流れる電流値が変わります。
出力電圧は、脈流のためテスターで測定できませんでした。１．２Ｖ位。
規格：１．８Ｖ～３．０Ｖ。４７ｕＨ。
負荷ＬＥＤ３個。電流値合計。
出力・ｍＡが－－の項目は負荷なしの値、解放です。
| コイル ２２ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
  |
３．００ | ２２８ | １２５ |
| ２．７５ | １８５ | １０１ | |
| ２．５０ | １４３ | ７６．２ | |
| ２．２５ | １０５ | ５５．２ | |
| ２．００ | ６７ | ３４ | |
| １．７５ | ４４ | １９．９ | |
| １．５０ | ４７ | １５．９ |
| コイル ４７ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
 |
３．００ | ２２１ | １２４ |
| ２．７５ | １８４ | １０１ | |
| ２．５０ | １４４ | ７８．６ | |
| ２．２５ | １０１ | ５４．７ | |
| ２．００ | ７２ | ３８．１ | |
| １．７５ | ３１ | １５．９ | |
| １．５０ | ２５ | １０．７ | |
| ３．００ | １８ | －－ |
| コイル ４７ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
 |
３．００ | １９０ | １０７ |
| ２．７５ | １５３ | ８４．８ | |
| ２．５０ | １２０ | ６５．６ | |
| ２．２５ | ８４ | ４５．２ | |
| ２．００ | ５７ | ３０．１ | |
| １．７５ | ２５ | １３．０ | |
| １．５０ | ２５ | １０．１ |
| コイル １００ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
 |
３．００ | １３５ | ７６．４ |
| ２．７５ | １０９ | ６０．９ | |
| ２．５０ | ８６ | ４７．７ | |
| ２．２５ | ６１ | ３３．４ | |
| ２．００ | ４１ | ２２．３ | |
| １．７５ | １９ | ９．８ | |
| １．５０ | ９ | ４．７ | |
| ３．００ | １０ | －－ |
実験・その２・ＳＣ６２０２

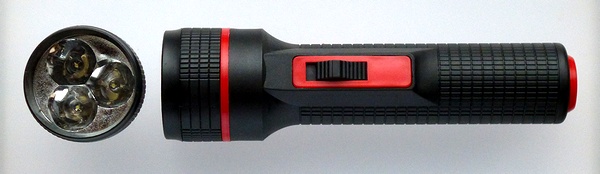

１００円均一店の単１電池２本使用の懐中電灯に使われています。
標準的な回路です。しかし、コイルが１０ｕＨで大食いです。
ＴＯ－９２型の小さなＩＣ、コイルの２点で、回路が完成します。
コイルを変更すると、流れる電流値が変わります。
冒頭のＣＬ０１１８Ｂと足の接続は同じです。
規格：不明。部品を取り出してテスト。
負荷ＬＥＤ３個。電流値合計。
出力・ｍＡが－－の項目は負荷なしの値、解放です。
| コイル １０ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
  |
３．０ | ３７０ | ６２．９ |
| ２．５ | ２８５ | ４２．２ | |
| ２．０ | ２６７ | ３４．２ | |
| １．５ | ２２４ | ２４．４ | |
| 商品としての売られている状態の性能。単一２本３Ｖ。ＬＥＤ３個。 | |||
| コイル ４７ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
|
３．０ | １５１ | ７３．１ |
| ２．５ | ９９ | ４６．０ | |
| ２．０ | ９２ | ３８．６ | |
| ３．０ | １４７ | －－ |
| コイル １００ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
|
３．０ | ８３ | ５６．８ |
| ２．５ | ４１ | ２８．９ | |
| ３．０ | ７２ | －－ | |
実験・その３・ＨＴ７７３３Ａ
このＩＣは、定電圧用の製品です。
ステップアップコンバーターと言われます。
回路は、入力側にコイルが挿入されます。
必要な部品が多いので、少し面倒です。
規格：０．７Ｖ～６Ｖ。出力電圧：３．３Ｖ。
無負荷消費電流は、ほほゼロです。
負荷ＬＥＤ３個。電流値合計。
Ｄ：ショットキーダイオード。
| コイル ４７ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
 |
３．００ | １３４ | ８６．４ |
| ２．７５ | １２２ | ７２．９ | |
| ２．５０ | １０７ | ５９．８ | |
| ２．２５ | ８８ | ４５．５ | |
| ２．００ | ７３ | ３５．３ | |
| １．７５ | ５３ | ２３．２ | |
| １．５０ | ３８ | １４．８ | |
| ３．０ | ０ | －－ | |
| Ｃ：入力１００ｕＦ電解、出力４．７ｕＦタンタル | |||
| コイル １００ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
|
３．００ | ７３ | ５０．４ |
| ２．７５ | ６４ | ４１．０ | |
| ２．５０ | ５６ | ３２．７ | |
| ２．５０ | ０ | －－ | |
| Ｃ：入力１００ｕＦ電解、出力４．７ｕＦタンタル | |||
| コイル １００ｕＨ | 入力・Ｖ | 入力・ｍＡ | 出力・ｍＡ |
|---|---|---|---|
|
３．００ | １０４ | ６４．２ |
| ２．７５ | １０３ | ５６．４ | |
| ２．５０ | １０１ | ５０．４ | |
| ２．２５ | ９３ | ４２．３ | ２．００ | ９７ | ３８．１ |
| １．７５ | １０７ | ３４．２ | |
| １．５０ | １１０ | ３０．７ | |
| Ｃ：入力１００ｕＦ電解、出力１０５Ｚ積層 | |||
