ＣＡＮＯＮ　Ｇ１　３３０万画素

13.08.04
少し大きめのデジタルカメラを手に入れた。使い勝手は？？

動画を撮ってみた

サーボトレーサーを、プログラム作成用に使っているコースを周回させています。 コースの大きさは９００Ｘ９００のベニヤ板に白い紙を載せ、ビニールテープでコースを作りました。中央の四角形は、ライントレーサー用の直角を曲がるプログラムの実験用のコースです。
この動画は、ＣＡＮＯＮ・Ｇ１を連続撮影モードに設定して動いている様子を撮り、それらをリサイズして、写真１１枚を順に並べて作っています。 ファイルバイト数、１５０Ｋｂ。

接写の考察

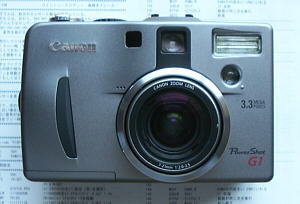

左のカメラは、ＣＡＮＯＮ　Ｇ１です。
右は１０倍の拡大レンズです。 底のところに目盛りがあります。外形は、３２φｘ４３長です。
バックはプログラムリストです。 ８０文字ｘ１００行がＡ４用紙に２列に印字してあります。 文字の大きさは、０．９ｍｍＷｘ１．４ｍｍＨです。

このリストを、Ｇ１を近接モードにして拡大鏡で覗いて見ました。
距離は、カメラのレンズの前に貼り付けた格好です。

何と、マクロの近接距離はテレ側で２０ｃｍのはずが、フォーカスが合います。
オートフォーカス、プログラムＡＥモードです。

画面の色がおかしいのは、照明がいい加減だったからです。
モノトーン処理をすると色のにじみがわからなくなるので処理無しです。

目盛り板は０．２厚位で、目盛り文字は向こう側に印字してあり、その先に用紙があり、 目盛り板と用紙の間に０．５ｍｍくらいの隙間があります。 ピントは目盛り板の厚みの手前側に合うようです。

原画は２０４８ｘ１５３６ｐｘです、１．３Ｍｂ。テレ側でマクロモードです。 つまり光学３倍。
拡大鏡の覗き口の口径が小さいので少し周りがけられている。
画面中央の文字SUBLW下部の数値はピッチ１ｍｍです。横幅１１．５ｍｍ。

原画は２０４８ｘ１５３６ｐｘです、９９０Ｋｂ。光学３倍、ディジタル２倍。
画面下部の数値はピッチ１ｍｍです。横幅６ｍｍ。

原画は２０４８ｘ１５３６ｐｘです、６８０Ｋｂ。光学３倍、ディジタル４倍。
画面下部の数値はピッチ１ｍｍです。横幅３ｍｍ。

画像ファイルのＰＣへの取り込み

画像のパソコンへの転送は、 コンパクトフラッシュカードをカード読取器に入れるのが簡便です。 この方法はデータの転送のみです。

ＣＡＮＯＮのカメラの多くは、ＴＷＡＩＮ対応の接続キットが別売りで有ります
これを使うと、パソコンからカメラを操作出来ますので、 画像を見ながら撮影すると失敗も少なくなります。
