5D＿「ＬＥＤ電球」 製作
白色ＬＥＤを使った懐中電灯や、電球の代替が売られています。
しかしながらこれらの機種の大部分は、使用時間が永くなると、
電池電圧の低下で明るさも落ちます。
まだ点灯するから良いやなどと使っていると、
探し物が出来ないくらい暗くなったり、最初は明るくすぐに暗くなったり、
電池の交換時期に悩みます。
白色ＬＥＤを使って電球の代替を考察し、
長時間同じ明るさを保つように電子回路を内蔵しました。
回路図と性能を公開します。
これらは、使用電圧範囲で同じ明るさを保ちます。
また、懐中電灯、携帯電灯の電池電圧が６～４．５Ｖで使えます。
つまり電池電圧を選びません。マンガン、アルカリ、ニッカド、ニッケル水素電池、
などどれでも使えます。白色ＬＥＤの動作電圧の３．５Ｖより高ければ点灯します。

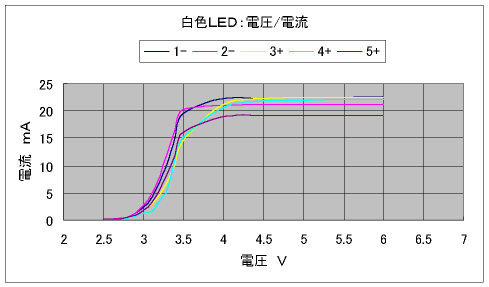

白色ＬＥＤ電球・５Φ
- 定格
-
使用電圧：６～４．５Ｖ
必要電流：１８～２２ｍＡ - ＬＥＤ
-
白色ＬＥＤ：５Φ１個
定電流電子回路内蔵
１５０Ｌｕｘ(25cm) - 型番
- ＷＬ-５１（＋）
- 型番
- ＷＬ-５１（－）

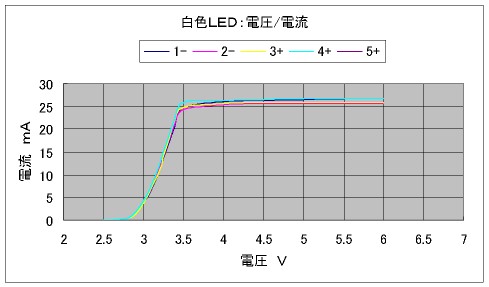

白色ＬＥＤ電球・１０Φ
- 定格
-
使用電圧：６～４．５Ｖ
必要電流：２５～３０ｍＡ - ＬＥＤ
-
白色ＬＥＤ：１０Φ１個
定電流電子回路内蔵
４８０Ｌｕｘ(25cm) - 型番
- ＷＬ-１０（＋）
- 型番
- ＷＬ-１０（－）

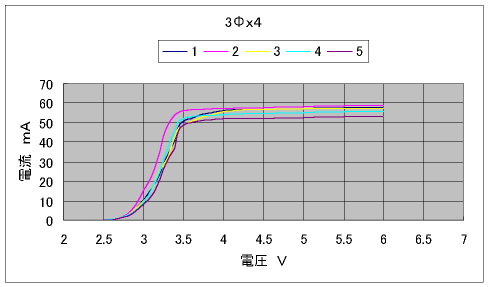

白色ＬＥＤ電球・３Φ４個
- 定格
-
使用電圧：６～４．５Ｖ
必要電流：５０～６０ｍＡ - ＬＥＤ
-
白色ＬＥＤ：３Φ４個
定電流電子回路内蔵
２８０Ｌｕｘ(25cm) - 型番
- ＷＬ-３４（＋）
- 型番
- ＷＬ-３４（－）

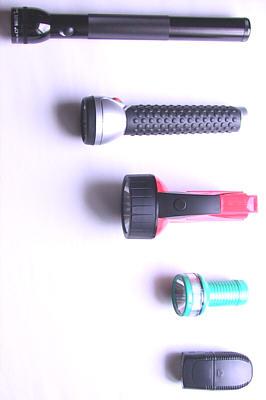

動作を確認した市販の懐中電灯
| 画像上から 製造メーカー、販売店 |
白色ＬＥＤ、適応品番 |
| マグライト Ｄ４ 単一４本 |
ＷＬ－３４(＋)(最適) ＷＬ－１０(＋)(焦点良好) |
| １００円ショップ ２９－０３２ 単一３本 |
ＷＬ－３４(＋)(最適・50H) ＷＬ－１０(＋)(良好・100H) ＷＬ－５１(＋)(お勧め・150H) |
| ＯＨＭ ＫＪ－２ 単一４本 |
ＷＬ－３４(＋)(最適･200H) ＷＬ－１０(＋)(良好･400H) |
| 東芝(防水型) Ｋ－２４３ 単三４本 |
ＷＬ－３４(－)(最適･25H) ＷＬ－１０(－)(良好･50H) 水中での明るさは不明です |
| １００円ショップ 自転車ライト ＮＯ．６７ 単三４本 |
ＷＬ－１０(－)(最適･50H) ＷＬ－３４(－)(良好･25H) 道路を照らすのは難しいです 視認性のみが有効です |
|
(H)内の数値は稼働時間の目安です 電球口金はピリケン球１３．５Φのみです |
|
