100_総括・集大成・常夜灯

2020.02.15
白色LEDを楽しんでいろいろな電子工作をしてきました。
しかし、使用中のものでよかったもの、実用になったものは、常夜灯でした。
このページは、今まで作ったものを、見本として、常夜灯用に組み替え実用としているものを列挙いたします。

100E 単四3本型

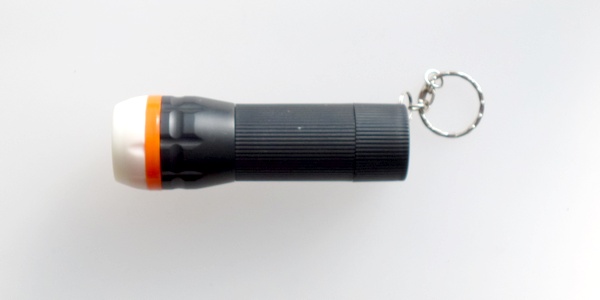

完成したものです。FETを電流制限抵抗器と入れ替え、常時点灯1.5mAとしたものです。

分解は、丁寧に行います。基板から伸びている金属棒を曲げないように注意。
画面右下は、抵抗器と入れ替えるFETです。

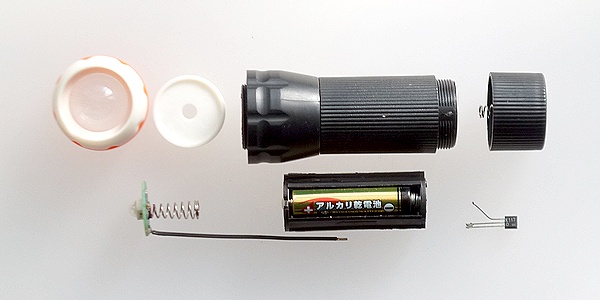

上図、上左から、レンズとレンズ枠、LED固定枠、ボデー、スイッチ。
下左から、LED部分、電池ボックス、FET。

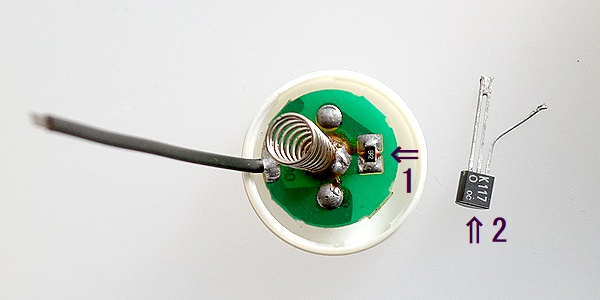

FETの2SK117を使って、1.5mAの定電流回路を作ります。 ⇒1の電流制限抵抗器の代わりの⇒2のFETを半田付けします。

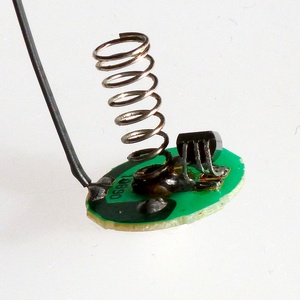

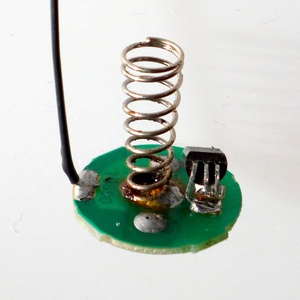

パターン手前側が入力1本、向こう側が出力2本です。 常時点灯:1.5mAで点灯

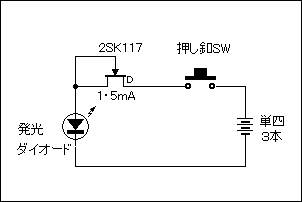

回路図


単四電池3本使用の、常時点灯常夜灯の完成です。

常時点灯時、4.5V1.5mA。
