0B＿ＴＬ４９９Ａ・回路の効率を考察
白色ＬＥＤを効率良く点灯させるドライバー用のＩＣのデータは、
巷にあふれています。
最近発表された最大効率の物は、２．８Ｖから５．５Ｖまで使えて８７％
なんて物もあります。しかしながら、入手となるとまずは不可能です。
そこで昔からあるＴＬ４９９Ａを使って実験です。
メーカー発表では、効率５５％です。

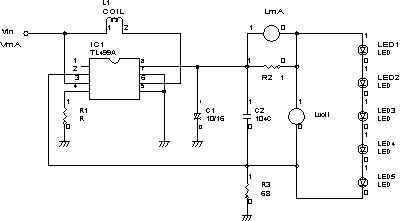

スイッチング・レギュレータ回路とデータ
回路は標準的なものです。右は、実験中の実物。
入力は、可変電源です。電圧と電流はディジタル表示です(Vin,VmA)。
出力回路の出口に抵抗１Ωを挿入し、
両端の電圧をディジタルテスターで測定します(LmA)。
直列につながった白色ＬＥＤの両端の電圧も測定します(Lvolt)。
コイルは１００μｈ、基準電圧抵抗６８Ω、電流制限抵抗５６０Ω。
負荷の白色ＬＥＤの数は、表の上から下へ１個から６個まで変ります。
効率＝出力／入力、% = Lvolt x LmA / Vin x VmA
- 電池４本６Ｖ
- 終止電圧を３．６Ｖとすれば、
別の定電流回路を使った方が効率が良いのか？
- 電池３本４．５Ｖ
- この時は、終止電圧を２．７Ｖにすべきか、悩みます。
- 電池２本３Ｖ
- 効率の問題の前に、点灯させるにはこの回路を使うしか、
選択の余地がありません。
次は、ＬＥＤを２個にして、電流制限抵抗(R1)を変化させたデータです。
５６０Ω、１ＫΩ、１．５ＫΩ。
制限抵抗を大きくすると、低電圧ではドライブ能力が低下します。
所要の電流を得られません。
単三２本３Ｖなら、どれを選ぶか迷います。
定電流方式との比較

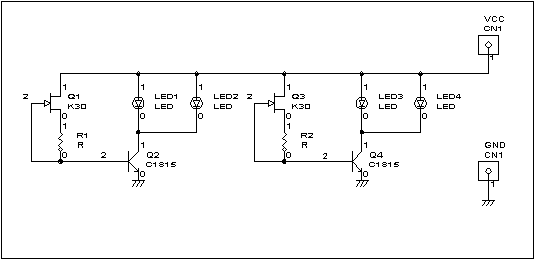

上は、ＦＥＴとトランジスタを使った定電流方式の回路図です。
ＬＥＤは４個で合計１００ｍＡです。
左は、その外観です。１０ΦのＬＥＤです。
下は、この定電流方式のデータです。
いくら効率が良いと言っても、３．４Ｖ以下では所要の光度は得られません。
- 下は、ＴＬ４９９を使った回路のデータです
- ＬＥＤ４個を直列につないでいます。設定電流は２５ｍＡです。
電池を最後まで使いきるには最適かもしれません。
電池を最後まで使いきるには最適かもしれません。
おまけのデータ・ＬＥＤ８個
ＬＥＤ４個を２回路、計８個、つないでのデータです。
電流制限抵抗のみを変更しています。
設定電流は５０ｍＡです。さすがに、少し実用には無理のようです。
