電チャリ点検・チェーンを綺麗に

2021.12.01

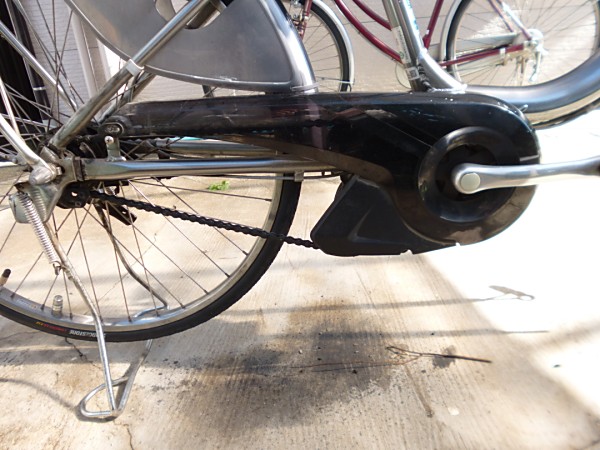

最初どこから手をつけたら良いのかわからない位汚れていた。

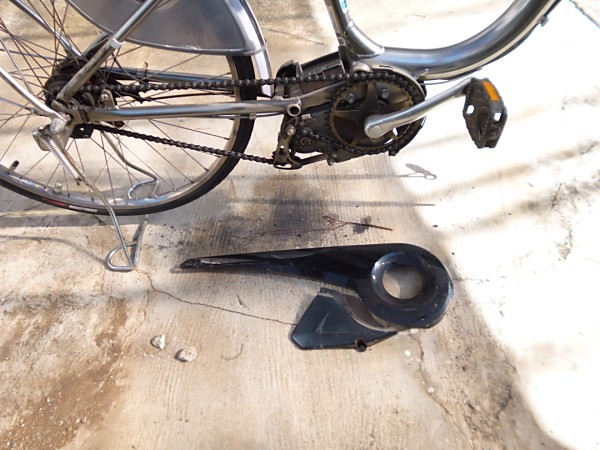

チェーンカバーを外そうと考察。前側のビスが外れません。ビスの頭をペンチで回して外しました。カバーが外れ、小さな三角も取り外します。

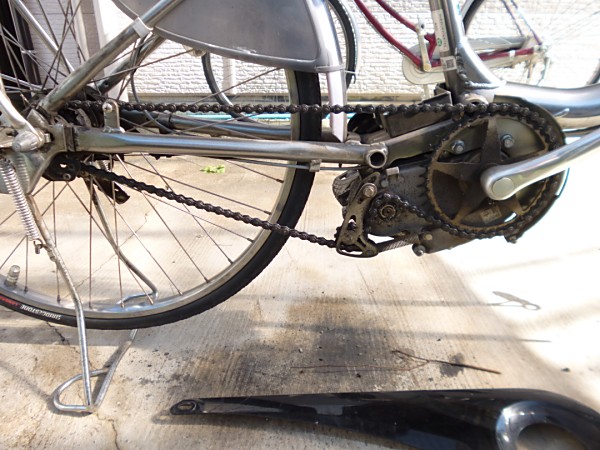

カバーを外すと、うわー!という状態です。

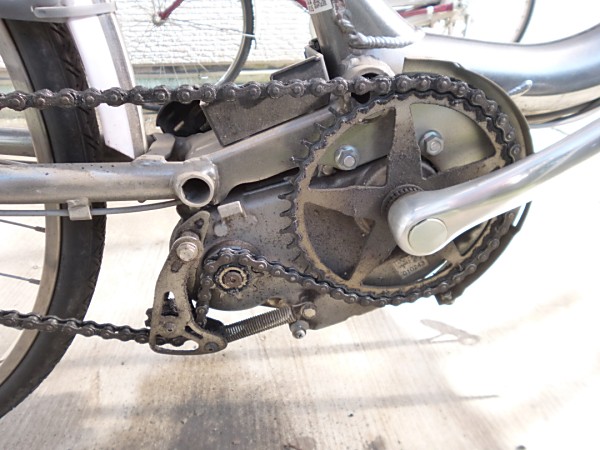

近寄って見るとすごい構造です。汚れで回転が重いです。

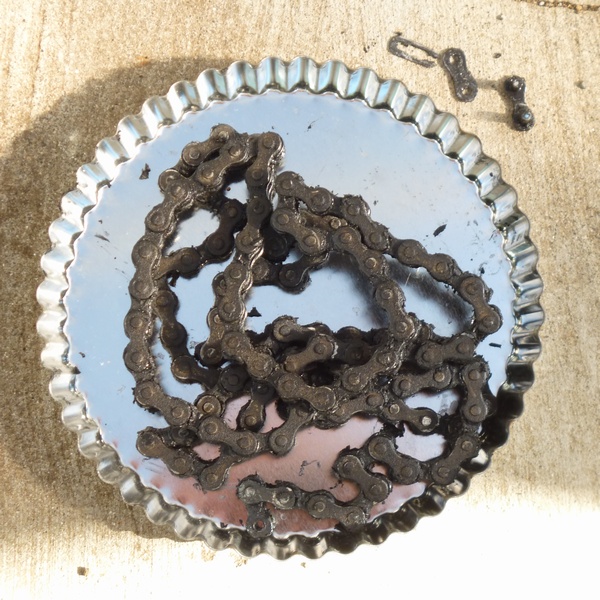

チェーンを外すと想像を絶する状態でした。

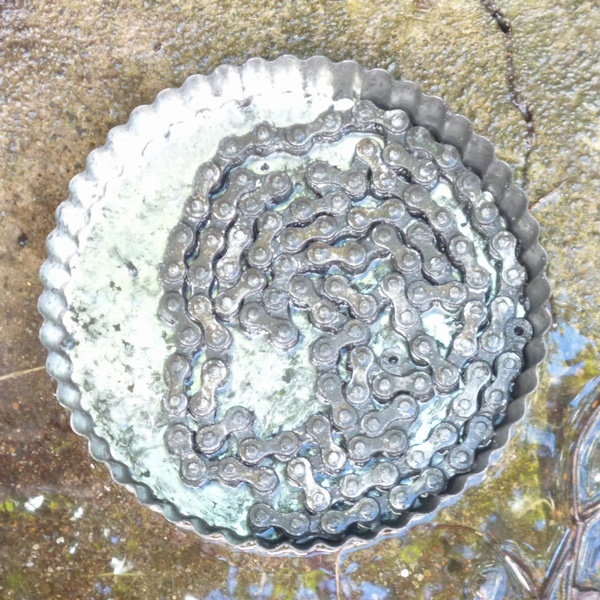

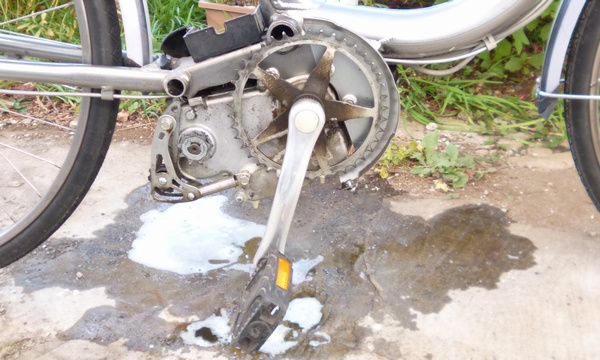

洗剤などを使って綺麗にします。

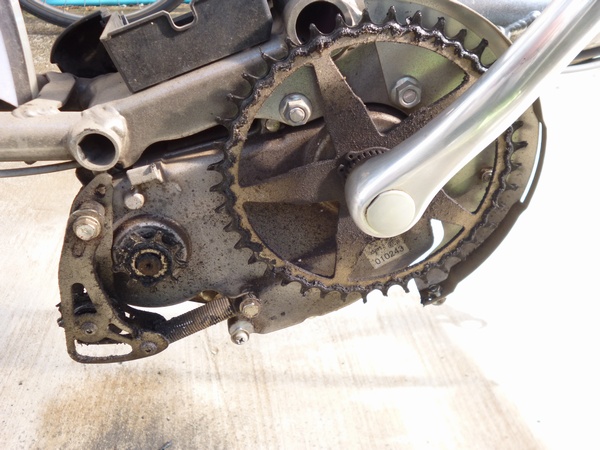

駆動ギアなども綺麗にせねば。

組み立て、調整    この部分の説明、シマノのマニュアルにはありません

掃除をして・・・気になる個所もあるが無視して、チェンを通します。

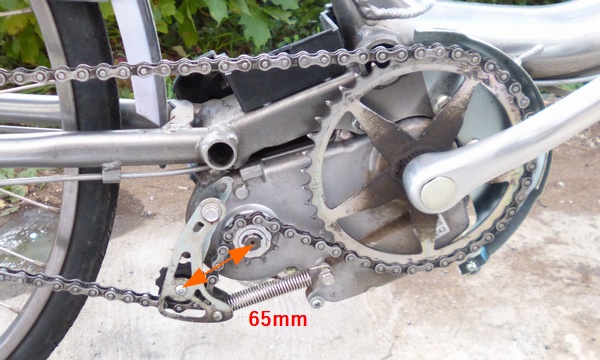

テンションプーリーと歯車の間の間隔は65±3mmと指定されております。 この寸法になるように、後輪車軸を前後に移動して合わせます。

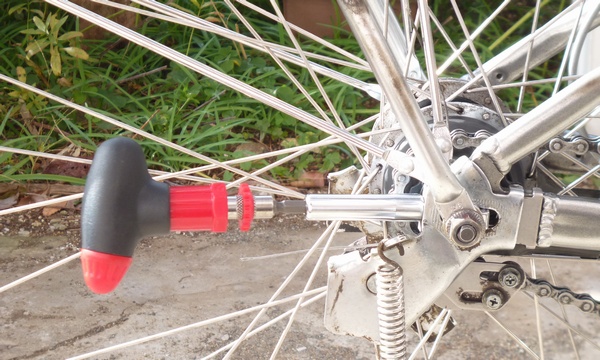

後輪のチェン引きはナットを緩めずに外したが、そのまま取り付けたら、 この間隔は60mmだった。車軸は前に寄っていたようだ。

規定値になるようにチェン引きのナットを締めこみ、65mmに設定。 締めると後輪軸は後ろに移動します。

チェンカバーを元道理に

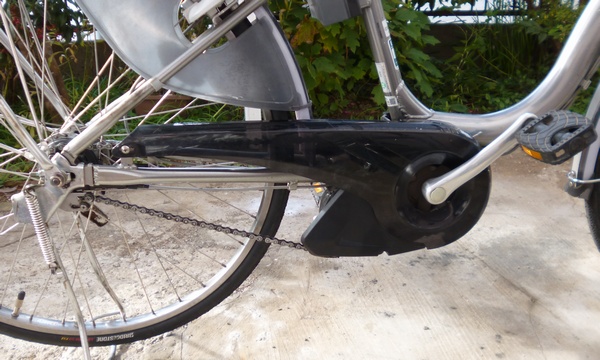

チェーンに潤滑油を差し、チェンカバーを取り付け完成です。
