DELL OptiPlex GX60 ボードを動かす
2009.04.09
先日、秋葉原を散策していたら、見たことがあるようなボードを見つけてしまった。
今ネットサーフィン専用に使っているＧＸ２４０のボードと同じ形状なのです。
セレロン２．４Ｇｈｚ、メモリー５１２ＭＢなどと記してあるＤＥＬＬのボードです。
そこでネットサーフィン専用のＧＸ２４０ ペン１．７Ｇｈｚ機と入れ替えようと考え、またまた、衝動買いです。
画像では値札が良く見えませんね。気になるでしょう。￥１５００－です。
動作は如何に？？

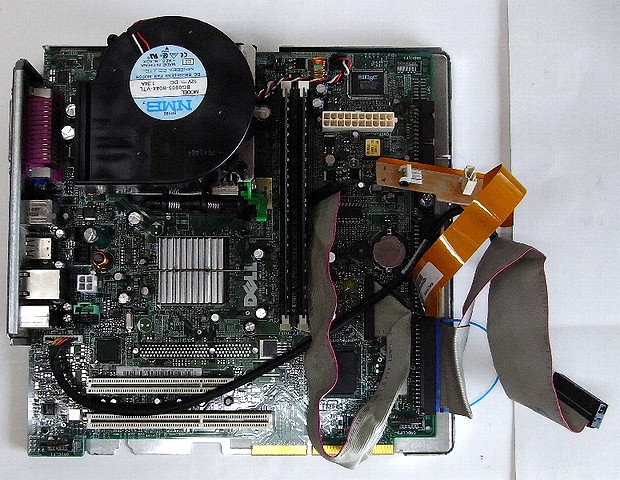

開梱をしてみると、案の定、付属していないようだと心配したパネルと接続するミニ基板がありません。
右端中のフレキシブルケーブルは、ノート型の薄いＣＤ－ＲＯＭ用の変換コネクタです。
画像上：

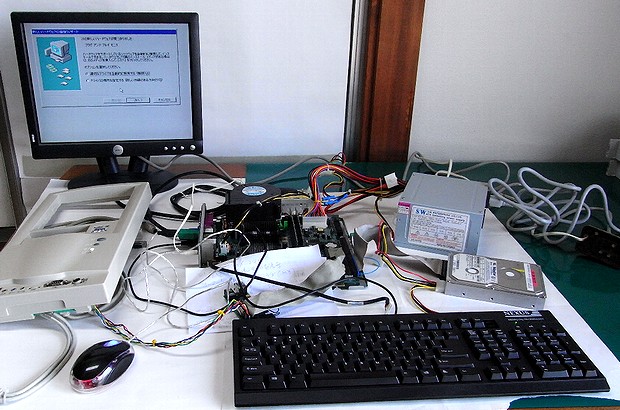

ミニ基板を現用のＧＸ２４０から外し、使う予定のＰＣケースから電源を外し、テスト用のＷｉｎ－ＭＥのＨＤＤを取り付け通電します。動作も良いようです。
Ｗｉｎ－ＭＥは機種を選ばず起動するのでテストには最適です。

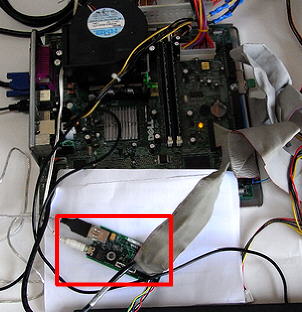

画像左：付属してなかったミニ基板、赤枠のもの。
この基板は、電源スイッチ、電源ＬＥＤ、ＨＤＤＬＥＤ、ＵＳＢ出力２ポート、音声出力
など前面パネルの操作部品を接続するために必要です。

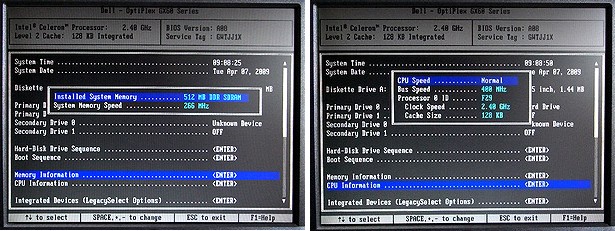

型式と仕様を確認。Ｄｅｌｌ ＯｐｔｉＰｌｅｘ ＧＸ６０、 ＣＰＵ Ｃｅｌｅｒｏｎ ２．４ＧＨｚ、メモリー ５１２ＭＢ
画像左：うまく起動するかとＨＤＤを交換。
Ｌｉｎｕｘ ｕｂｕｎｔｕです。すんなり動きました。

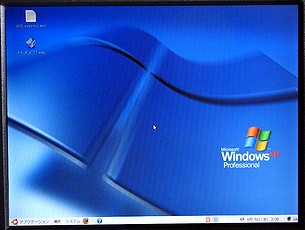

画面がＷｉｎ－ＸＰですが、遊びです。最下段のタスクバーでＷｉｎ－ＸＰではないことが確認できます。
ケースに組み込む
ケースにボードを取り付けるには、ボードをサブシャーシから外し、サブシャーシをケースに取り付け、その上にボードをはめる必要があります。ボードにはＡＴＡ規格の取り付け穴はありません。

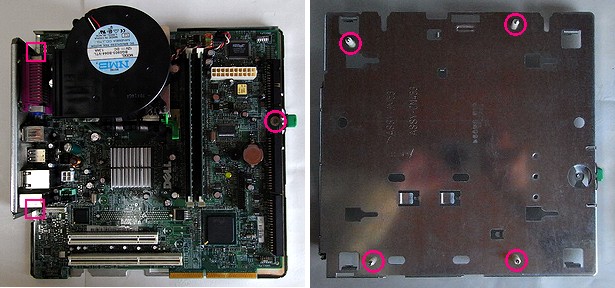

- 画像左：
- ＣＰＵの裏側の金具は、放熱のためにサブシャーシの右から左方向に差し込まれています。
右端の丸印の中のビスを外し、左端上下２箇所の角印の所にマイナスドライバーを差込み、ボード全体をサブシャーシに対して右に移動するようにこじります。あまり力を入れすぎるとボードを壊します。注意して行います。また、ボードの四隅はくしの歯様の金具でサブシャーシとも咬み合っています。左右の可動範囲はこの溝で決まります。約７ｍｍ。
つまり、７ｍｍ右へ移動して、上に外します。
- 画像右：
- サブシャーシの裏側です。取り付け用の穴を開け、１０ｍｍの貫通スペーサーを
２０ｍｍのねじで留めています。穴位置は適当です。ケースの穴位置にあわせます。
右端の丸印の中のビスを外し、左端上下２箇所の角印の所にマイナスドライバーを差込み、ボード全体をサブシャーシに対して右に移動するようにこじります。あまり力を入れすぎるとボードを壊します。注意して行います。また、ボードの四隅はくしの歯様の金具でサブシャーシとも咬み合っています。左右の可動範囲はこの溝で決まります。約７ｍｍ。 つまり、７ｍｍ右へ移動して、上に外します。

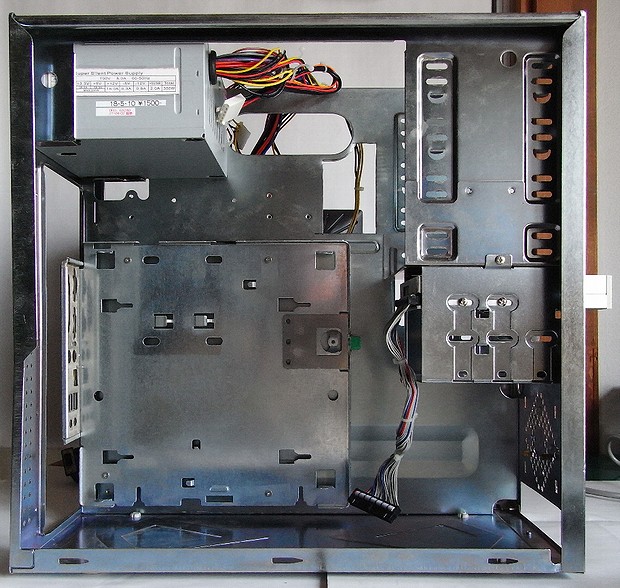

サブシャーシを位置を勘案しながら、ケースに取り付けます。

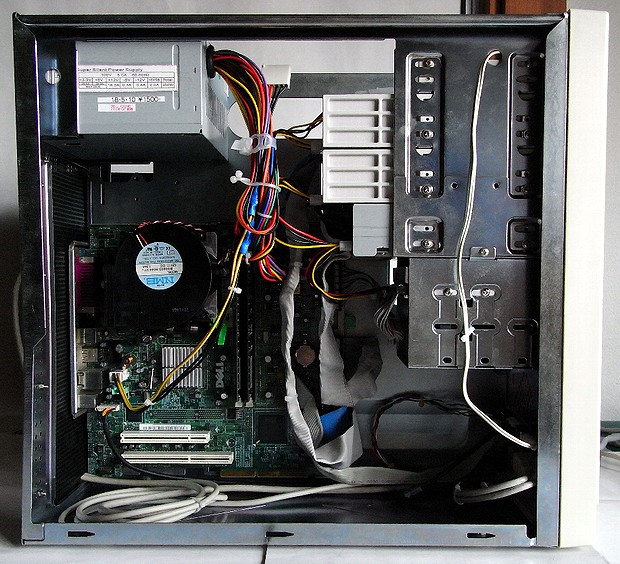

画像上：いろんなものを取り付け完成です。ミニ基板を使ってしまったので元のＧＸ２４０をどうするかが問題です。

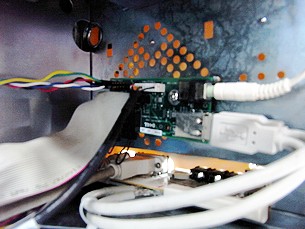

画像左：全面パネルの裏側にミニ基板を取り付け、前面のＵＳＢポート２個を接続。
電源スイッチ、電源ＬＥＤ、ＨＤＤＬＥＤなどを接続。
ミニ基板を考察 ・ ＧＸ２４０用
付属してなかったミニ基板を、使っていたＧＸ２４０から外してＧＸ６０に取り付けてしまった。ミニ基板の回路を作れば２台稼動すると考察です。
ミニ基板がなくても、ボードは動作します。しかし、ＡＣコードをコンセントに差し込むと起動してしまい、待機がありません。ＯＳで停止すると再起動は出来ません。電源ＬＥＤ、ＨＤＤＬＥＤなどもありません。ミニ基板につながっているケーブルは２本です。
１本はボードのコントロール用とＵＳＢ出力など、もう１本は音声の出力ですので、音声ケーブルはなくても本体の後ろの出力で代用が可能ですし、音声出力回路とスピーカーを内蔵しなければ不要です。

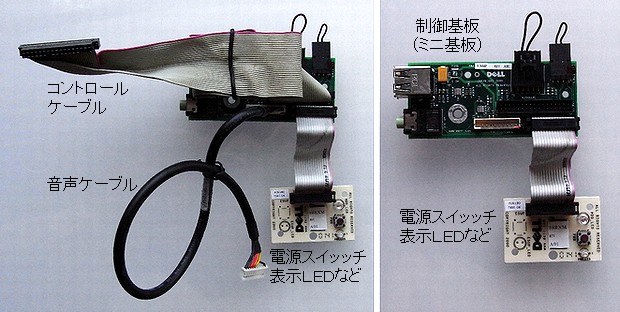

原本の状態の画像です。左：ケーブルを取り付け。右：ボードのみ。
これと同じものを自作すれば、動作は完璧です。
コントロール用のフラットケーブルを加工します。２ｍｍピッチ３４ピンのコネクタがなかったので２．５４ｍｍピッチの４０ピンのヘッダーを取り付けます。

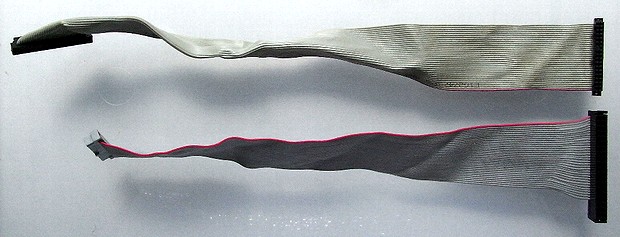

上：ＧＸ６０用のフラットケーブル、加工はなし、現状のまま。
下：ＧＸ２４０用に右側のヘッダーを２．５４ピッチのものに変更。扇状に広げて圧接します。テスターで、全線を確認して完成です。

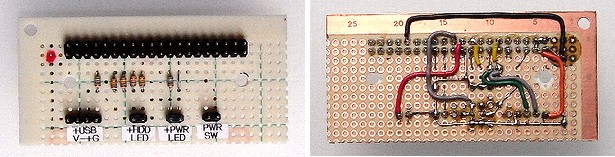

付属してこなかったミニ基板を考察。基板：表と裏。

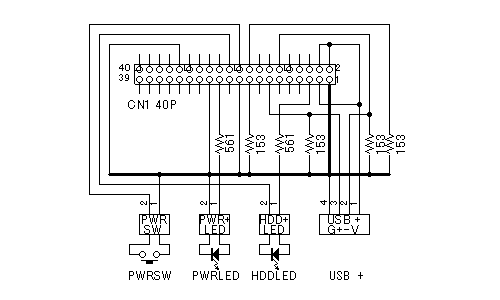

回路図、基板裏面からみたもの。部品配置、コネクタは製作した基板裏面とほぼ同じ。
ＵＳＢの信号ポートは１５ＫΩでグランドと接続します。これが無いとポートを認識しません。

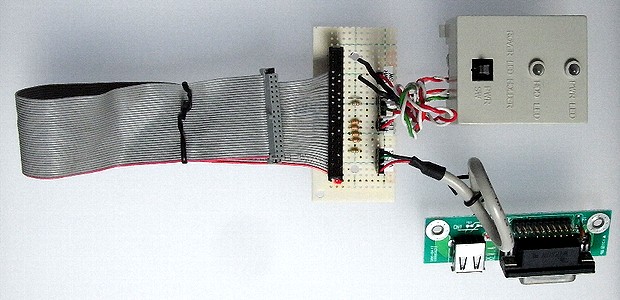

フラットケーブルとスイッチボックス、ＵＳＢ出力端子を接続。動作ＯＫ。
ケーブル、スイッチボックス、ＵＳＢコネクターはＧＸ２４０用のケースから外して取り付け。右下の外部への出力、ＵＳＢのみ使用。
その後、このＵＳＢコネクタは、外部機器を時々認識せずとなり、
ケーブルを延長して、機器の後部コネクターへ接続しました。
ＧＸ２４０の起動の動作は変わりませんでした。

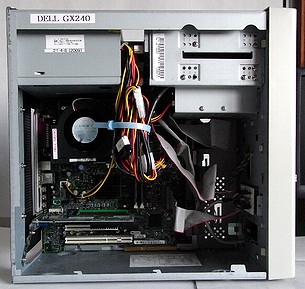

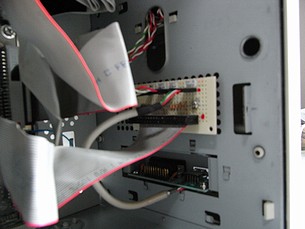

画像左：完成したＧＸ２４０。画像右：製作したミニ基板の取り付け。 配線して完成です。

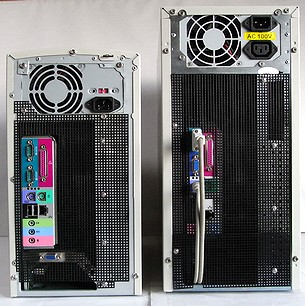

完成・揃い踏み

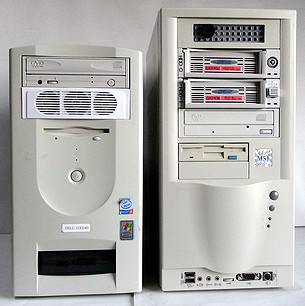

完成したので、２台並べてみました。全て動作良好です。
