１００円ラヂオを楽しむ、ＴＡ７６４２を使う

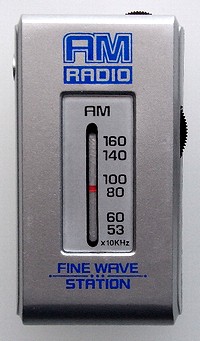

１００円均一店で左のラヂオを売っている。
単四電池１本で動作し、イヤホーンもしくはスピーカーをつなぐと使えます。
寝室の枕元に白色ＬＥＤとラジオを組み込んた箱があるのだが、
随分昔のおもちゃのラヂオの基板を使って組んだのだが、
レフレックス回路なので動作が不安定で、
選局時に動作点がずれて使いにくく組替えを考えていた。
幾つか市販のラヂオを内蔵して使おうかと入手したが、
電池１本で動作するものがなかった。何故だか、電池１本にこだわっている。
左の１００円均一店のラヂオを分解して回路を見ると、
抵抗器の変更で消費電流も少なく出来、
スピーカーも実用になる音量で動作したので、やっと組替えを決心。
ラヂオか、ラジオか、どちらの呼び名が良いのか？ＲＡＤＩＯと入れればラヂオ。
回路を考察
１００円ラヂオの原回路

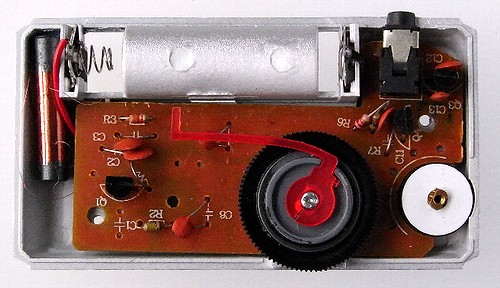

中身を見る。ＶＲのつまみは外した。 画像が逆さの様であるが、回路図と同じ配置です。
Ｑ１，Ｑ４、Ｑ３は部品の頭部から見た端子配置です。

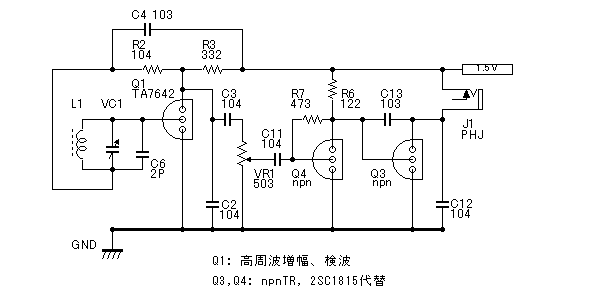

回路図を起こしてみると、Ｑ１：ＴＡ７６４２は集積回路のＩＣで、
高周波増幅、検波をしています。形状は小さなトランジスタと同じです。
それの出力をトランジスタ２個の低周波増幅回路に送っています。
出力にスピーカーを接続すると十分な音量です。
Ｃ４の接続が、普通はコイルとグランドに入れるのだが、
コイルと電源側に挿入されているが、動作には支障はありません。
電源：１．５Ｖ、電流：１５～２５ｍＡ、少し喰いすぎです。
単四電池では１日稼動するか疑問です。
考察した結果の回路

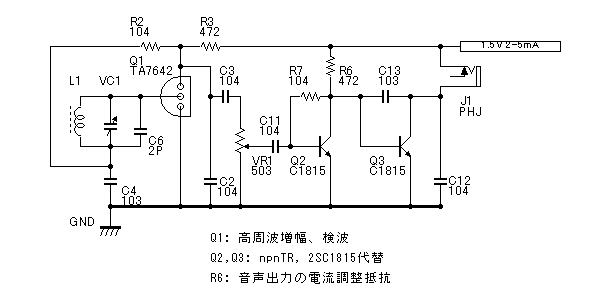

回路を実験して、常数を変更。Ｃ４の位置を通常の場所に変更。
Ｑ１はそのまま使うとして、Ｑ２、Ｑ３を２ＳＣ１８１５に変更。
抵抗値を変更、Ｒ３：４７２、Ｒ６：４７２、Ｒ７：１０４。
これで、所要電流が２～５ｍＡになった。音量によって変化します。
電源は、単一電池を使うことにしているので、長持ちです。

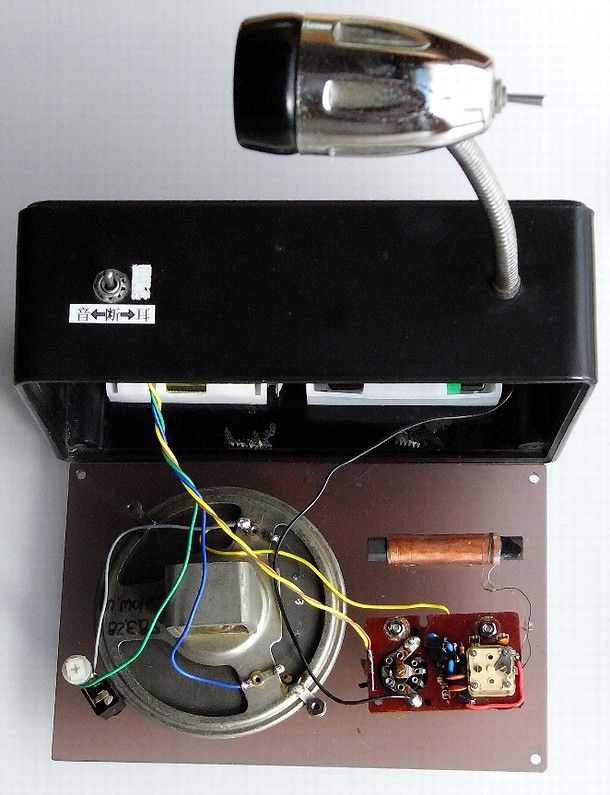

現用のケース、パネル、基板を流用して考察

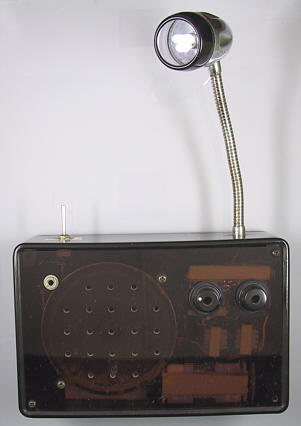

完成した外観

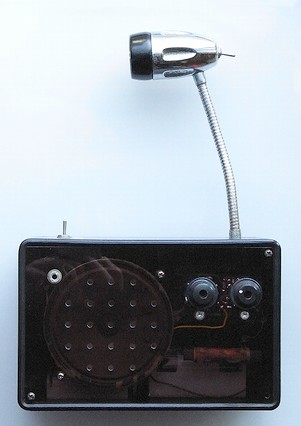

今までのもの、
完成した現用
最初、パネルも作り直そうと考えていた。
今までのものは、時々修理をしながら多分２０年以上使っています。
しかし、パネルからとなると面倒です。結局、使っていた基板を流用することが
出来たので、元の位置に配置された。
いい加減なのり付けの取り付けを、ビス止めに変更。
ケースを移動するときに触って同調がずれるので基板を回転、
つまみに白点があるのが選局同調で、右側になった。
ケース上部左上は、電源スイッチ、スピーカーとイヤホンを切り替え、中立断。
白色ＬＥＤは１０Φ１個に変更。
元の基板の部品を外して実験

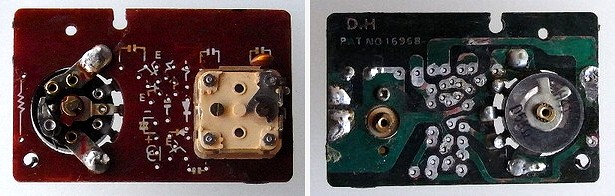

高周波基板、部品面
高周波基板、半田面
元の基板の高周波部は、３トランジスタのレフレックス回路で、その出力を、 低周波トランスを２個使った基板に入れ、スピーカーを鳴らしていた。 つまり、基板２枚でした。高周波部の基板を外し、 そこから部品を外し、バリコンとＶＲのみにした。

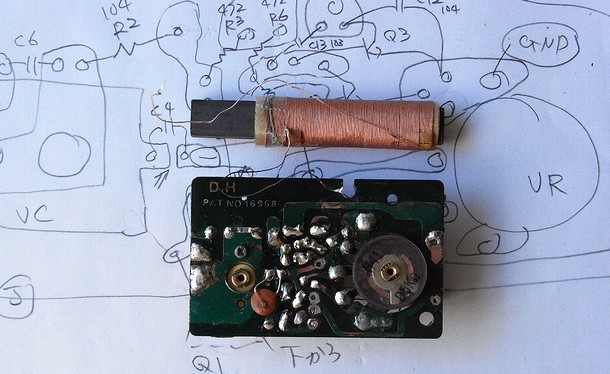

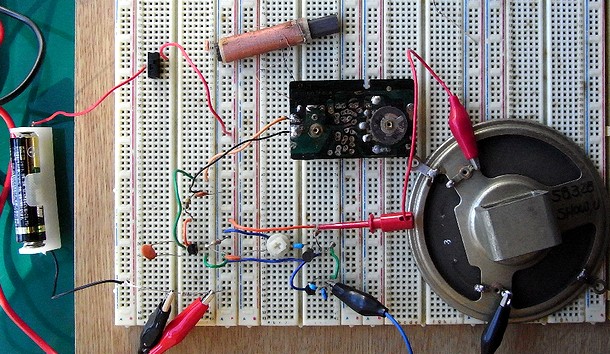

１００円ラヂオからＱ１のみを借用して、 上の画像の外した基板とアンテナコイルを使い回路を考察。 スピーカーを変更すると音量と音質も変化します。５０ｍｍ、９０ｍｍ、１３０ｍｍ、 さすがに大きい物は良い音がしますし、音量も豊かです。画像は９０ｍｍのものです。
回路図とにらめっこしながら、実体配線図を起こし、基板に部品を差込み半田します。 基板についていたＶＲをそのまま使ったので、値は５ＫΩになった。 ＶＲからあとのセラミックコンデンサは積層セラミックに変更。
ケースに組み込み完成です
