ライントレース　Ｌｎｉ－４１５ａ

マイコンを使わないライントレースカー
ゲートＩＣを４個　モーター駆動用にトランジスタを２個　使用
マイコンを使わないでライントレースカーを作るには、 速度制御と方向変更が出来れば完成です。
ＰＷＭ回路をゲートＩＣで構成すれば、配線だけで動きます。 マイコンのようにプログラム作りで悩む心配も不要です。 これは、プログラム作りの楽しみがないとも言えます。
で、考察。
周期が４ミリセコンドでパルス幅が１ミリ、２ミリ、 ３ミリの波形を発生させ、これらを前のラインセンサーの信号で、 後ろの左右２個のモーターへ配分する。
センサーの信号がない場合は停止する。後退はなしで回路を検討する。
ゲートＩＣとして１種類のものを複数個使う事にして、４０１１に決定。 使用個数は回路で決定する。

回路を考察

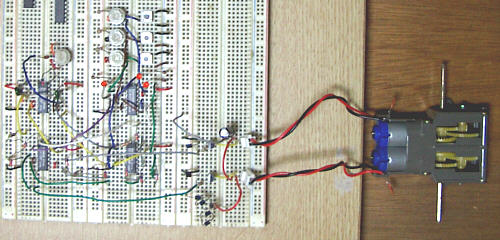

市販のブレッドボードを使って回路を考察する。
ラインセンサーの代わりにスイッチで疑似信号を入力する。

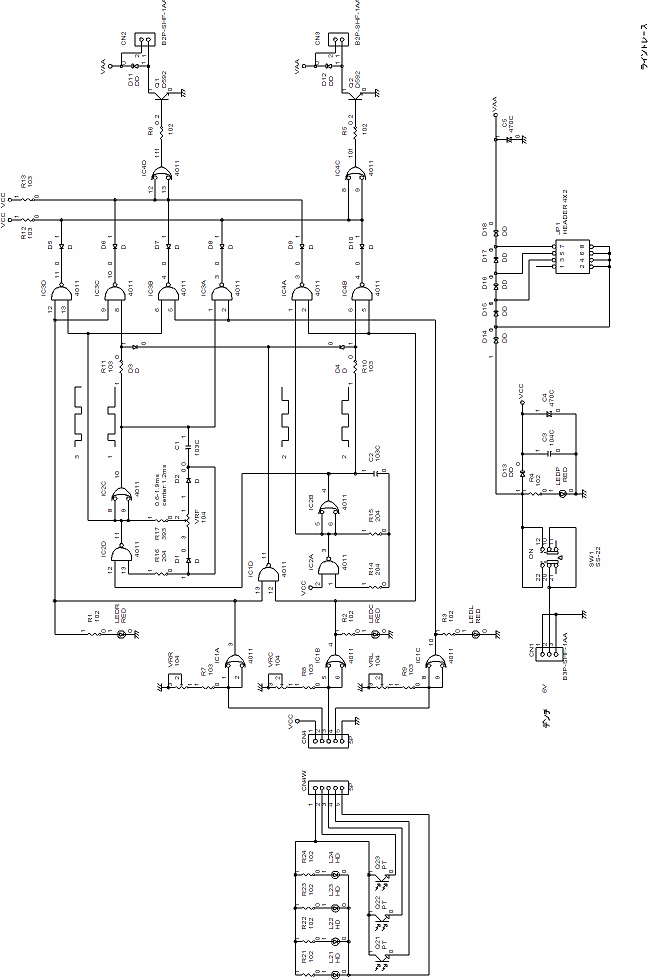

４個の４０１１を使った回路が出来た、下図。

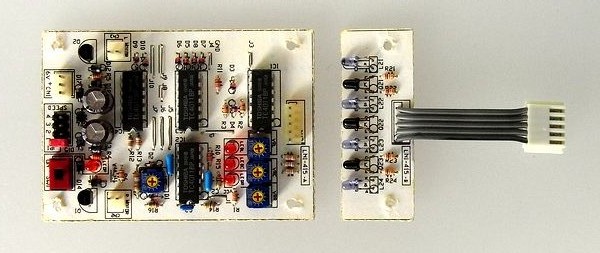

プリント板部品面とパターン図を考察

シャーシーを作りボードを取りつける

タミヤのツインモーターギヤボックスとユニバーサルプレートを使い車体を作る。
車輪は、ボールキャスターを、後輪はスポーツタイヤを使った。
電池は、単三４本だが、アルカリ乾電池より、ニッケル水素電池の方が、 電圧が変らず、ＶＲの調整によい様です。

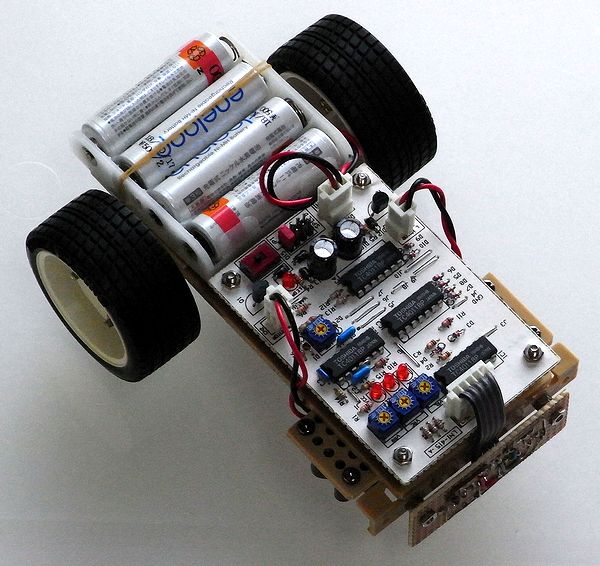

外観

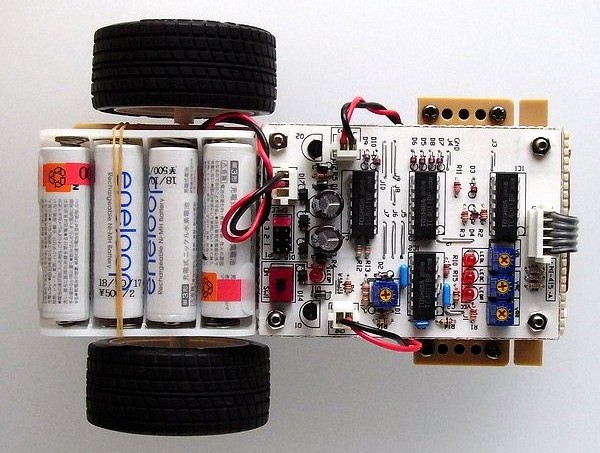

上から

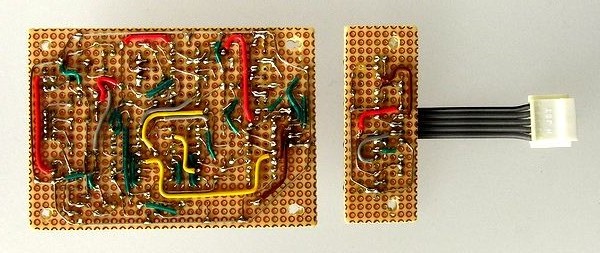

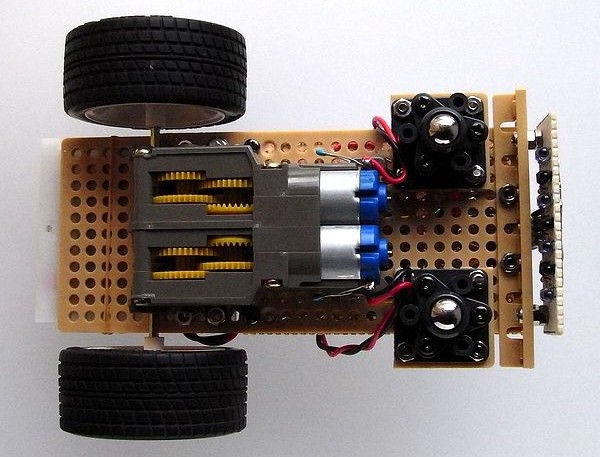

下から

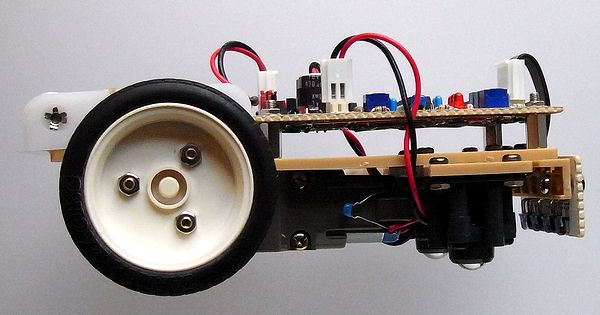

横から

走行実験の報告です

出来あがったので調整と走行実験です。
電源スイッチを接にするとすぐに走り出します。注意が必要です。

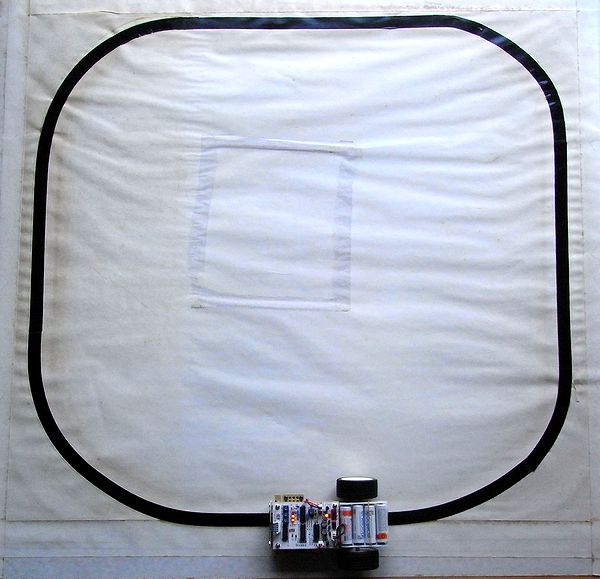

コースは、周回コースを９００ｍｍ角のベニヤ板に白紙を貼り、 黒ビニールテープでコースを作ったものを使った。
この回路には、電池電圧をモーターに印加する回路に、 ダイオードが５個直列に挿入されていて、 モーターに加えれられる電圧をドロップさせている。 そして、このダイオードを短絡して印加電圧を変更して、 速度を変化することが出来る。

センサーの入力レベルを調整するＶＲ３個を回し、 線を跨ぐ時にＬＥＤが２個点灯するように調整する。 パルス幅の調整用のＶＲは速度が早くなったときには、 より旋回するように調整する。
これらを速度設定のスイッチと共に根気よく調整すると完成する。 あまり早くないなあ～！！

欠点があった。コースを逸脱すると止まるので、線上に戻す手間が必要。
後退回路を搭載した方がよいのか？悩みが増えた。
