ラヂオに外付けスピーカーを(考察中、未完成)

28.10.17

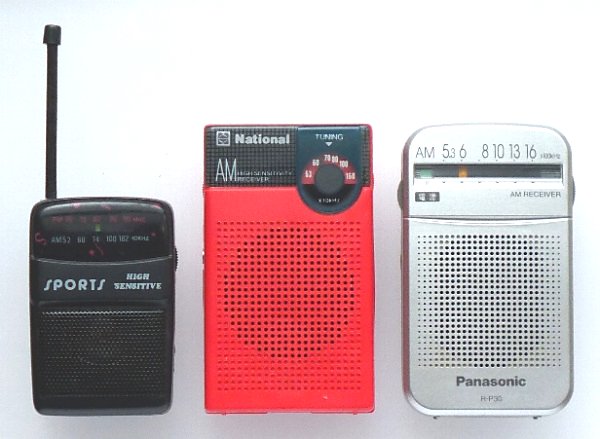

手元にポータブルラヂオがある。これに外付けスピーカーを接続して、大きな音で聴こうと考察。さて、どれを使おうか?

外観と中身

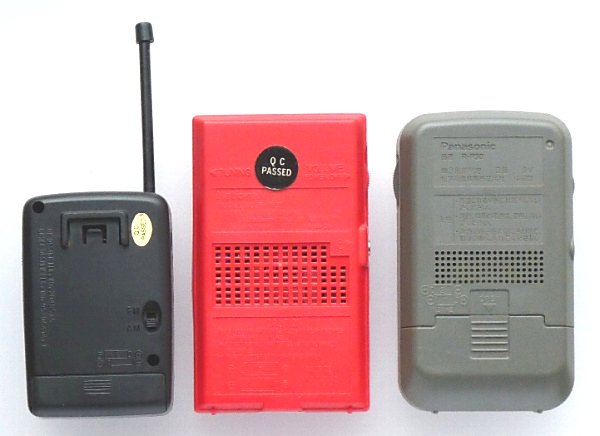

裏側の様子。

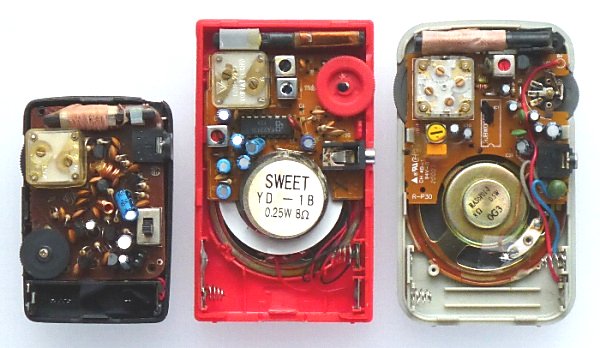

中の部品配置。
左端:7TR、AM、FM2バンド、アナログ回路、単四2本、購入年不明
中央:ワンチップIC使用、AM、スーパー回路、単三2本、1998年11月購入
右端:ワンチップIC使用(裏付け)、AM、スーパー回路、単三2本、2000年11月購入

この中の左端のラヂオを使う事にした。スーパー回路のラヂオは電源オンのみで聴こうとすると多くの場合、同調がずれている。同調を合わせて時間が経過すると、再調整が必要になることが多く、使いにくい。

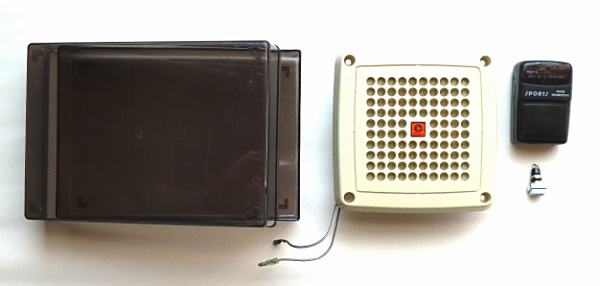

ケースとスピーカーを用意


左端:プラスチックのケースを探した。上をずらして配置。240x170x50。
中央:140mmのカーラヂオのスピーカーがあった。
右端:黒いチビラヂオと電源スイッチ、他に単一2本電池ホルダーが必要。

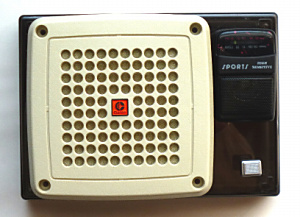

完成の構想画像


完成するとこうなります。電源スイッチの切断でラヂオの音声が聞こえます。
電池を取り替える方法をどうするかを考察中です。ケースの蓋と底をねじ止めして 電池交換時にはビスを外して取り替える方法が構造は簡単です。さもなくば、後面の下部に電池交換用の横穴をあける構造にするか思案中です。
壁掛け用の金具も考えねば・・・
