DELL DIMENSION 3000 ・ 再度ケースを変更

その後、少し手直しをして使っていたのだが、新しいケースを衝動買いしたので、それに移動することにした。ファンが暑いときにうなるので気になっていたのが少しは静かになるかと期待して、実行。
19.12.01
 購入した物:ATXケース1台、シリコングリス1個

最初の状態

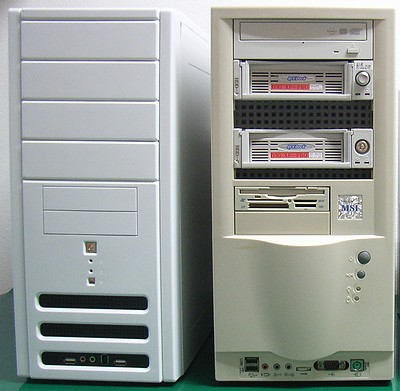

左:購入したATXケース

右:現用のペン3Ghz機

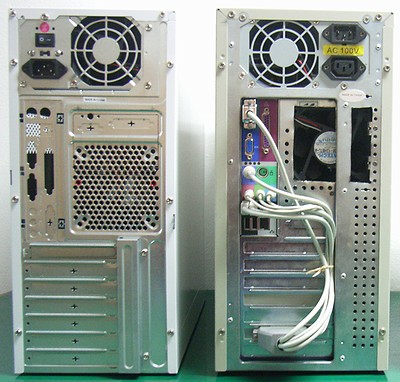

それぞれの後部の状態。

左:購入したATXケース

右:現用のペン3Ghz機

新しいケースのファンの位置を考察

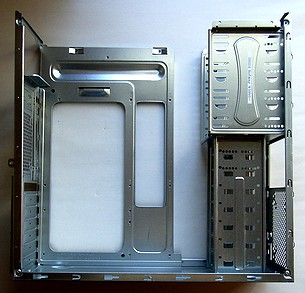

左:購入したケース。驚いたことに、メインボードの取付け面の中央がありません。つまりCPUの裏側は窓があいていて、鉄板がありません。
右:更に、このケースの天板を外すと、上部の枠がありません。

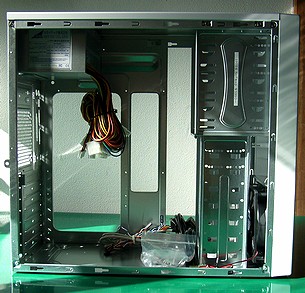

左端:中身を移動しようとよく見たら、排気のファンの位置が違いました。
その右:電源や部品を外して、ファンの穴をあけます。 その右:後部パネルを入れ替えて位置を確認します。
右端:ケースの前面下部の出力端子も考察せねば・・・。

前面下部の外部への出力コネクターを考察

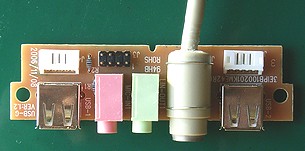

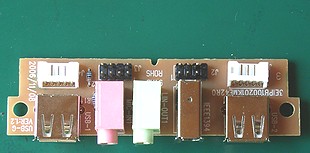

左:前面パネル下部の外部機器接続用端子の基板。
右:IEEE端子を取り外し、キーボード用のPS2延長コードを取り付ける。

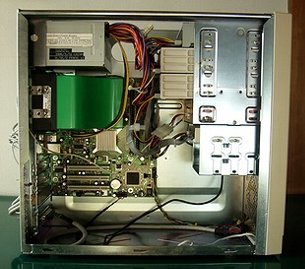

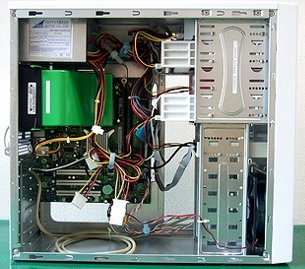

左:原機の状態。  右:新しいケースに移動した状態。配線はいつもすっきりしなくて悩みの種ですね。

移動完成です

完成した状態。
左:
前面パネル。リムーバブルHDDケースの間に、スピーカのケースを組み込み、スピーカーケースの上と下に通気用の穴を開けて取り付けました。
中:

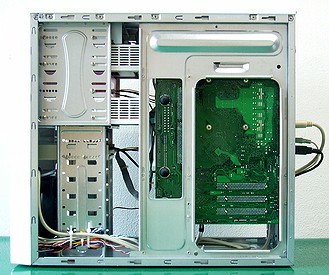

内部の右側面、CPUの裏側は窓が開いています。
右:
キーボード用のPS2コネクタとヘッドホン出口のみケーブルを差込む。ファンの網は手持ちの樹脂製のものを使い、完成です。
