20.09.06

随分前にクランプメーターを衝動買いした事を思い出して、５０Ｗくらいのものも測定できるようにした、報告です。

ディジタルクランプメーターの電流値のフルスケールは２００Ａと、１０００Ａです。 ２００Ａなら、０．１Ａから測定できるはずですが、多分電流値が小さいところは直線性がなく、うまく測定出来ないと考えられます。そこを、何とかすべく考察です。

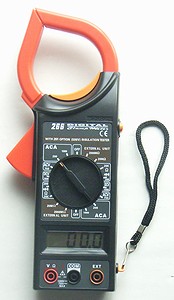

左のクランプメーターですが、天地の２箇所に「ＯＦＦ」があります。つまり、テスターとしては、半分の機能しかありません。つまみを回すと、左上の表示と右下の表示は同じです。画像では、ＡＣＡ　２００Ａのレンジを指しています。

回路を考察します。Ｆケーブルで５ターンの輪を作り、ＡＣプラグとコンセントに配線します。負荷として、６０Ｗの電球を用意し、セットします。実効５７Ｗの省エネ電球です。

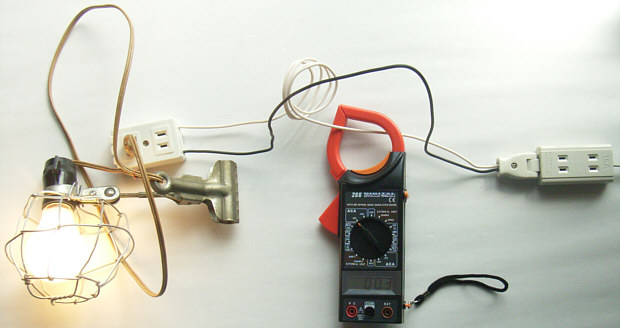

単線の箇所にクランプメーターを咬ませると、表示は０．３Ａです。 ０．５Ａを表示せねば正確ではありません。 やはり、電流が小さいときには直線性がよくありません。

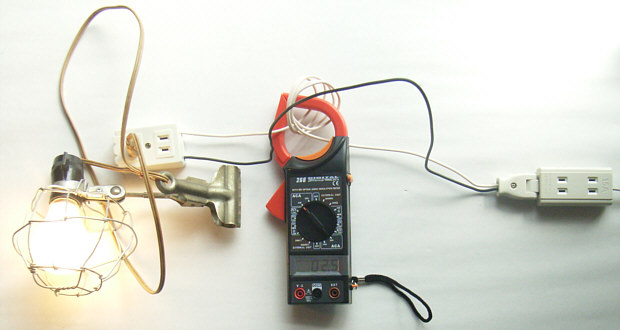

５ターンの箇所にクランプメーターを咬ませると、表示は２．５Ａです。５倍の値を示しています。
しかし、この考えで良い様なので、誤差を無視して先へ進みます。

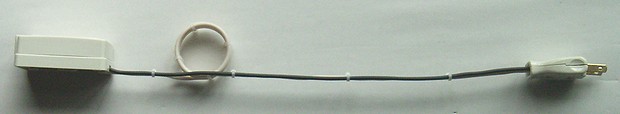

５ターンの部分を格好よく考え、完成です。

電流検知部分の拡大です。

同じ電球で検証します。

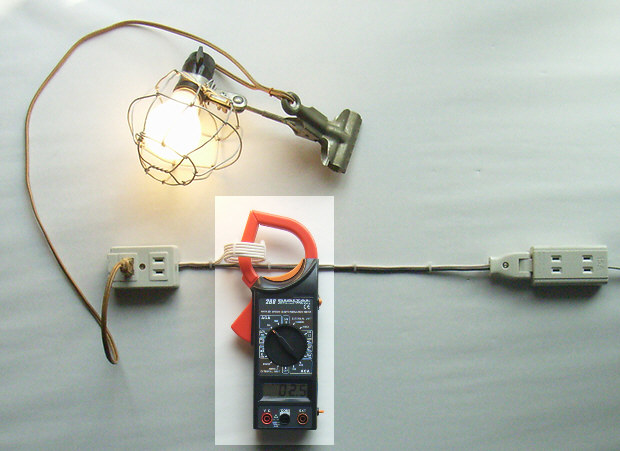

表示箇所が暗いので、画像ははめ込み合成です。電流値：２．５Ａと読めます。

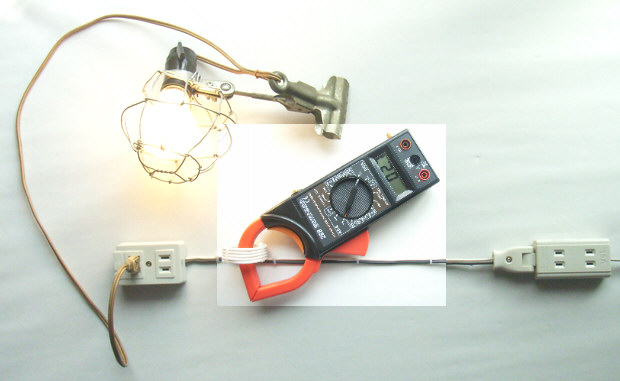

クランプする箇所を移動すると、少し違う表示になります。電流値：２．７Ａと読めます。 ５ターンなので、５で割ると、０．５４Ａとなり、表示の５７Ｗに近くなりました。 この箇所が測定の正規の位置のようです。

完成したので、パソコンと液晶ディスプレイを測定。 全部ＤＥＬＬの製品です。測定時は、デスクトップ画面のみが表示され操作はしていません。電流値はクランプメーターの表示の５分の１の値です。

■  ＰＣ：ＶＯＳＴＲＯ　４１０、Core 2 Quad 2.4Ghz

１００Ｖ、１．１Ａ

■  ＰＣ：ＤＩＭＥＮＳＩＯＮ　３０００、Dual Core 3.0Ghz

１００Ｖ、０．８６Ａ

■  ＰＣ：ＯｐｔｉＰｌｅｘ　ＧＸ２４０、1.7Ghz

１００Ｖ、０．４０Ａ

■  ＬＣＤ：Ｅ２０７ＷＦＰ、２０インチ

１００Ｖ、０．３６Ａ

■  ＬＣＤ：Ｅ１５３ＦＰ、１５インチ

１００Ｖ、０．３０Ａ

スピードの遅いＰＣは喰いませんね。液晶ディスプレイはサイズによる比例はしません。１番喰わないＰＣと小さな液晶ディスプレイの組み合わせでネットサーフィンをしているのは正解ですね！！
パソコンなどと比べると、ただ点灯しているだけの電球は、随分無駄に電力を消費している感じがするが、エジソン先生に敬意を表してよしとしましょう。
